| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | H40J | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | SFCV橡胶瓣式 | 公称通径 : | DN50 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | DN50 |

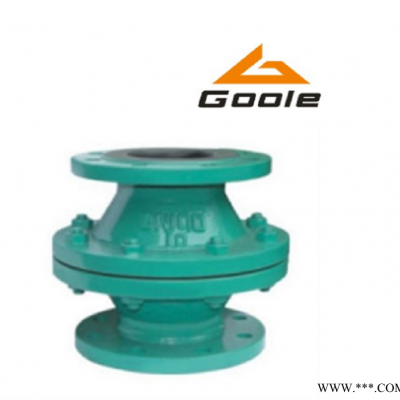

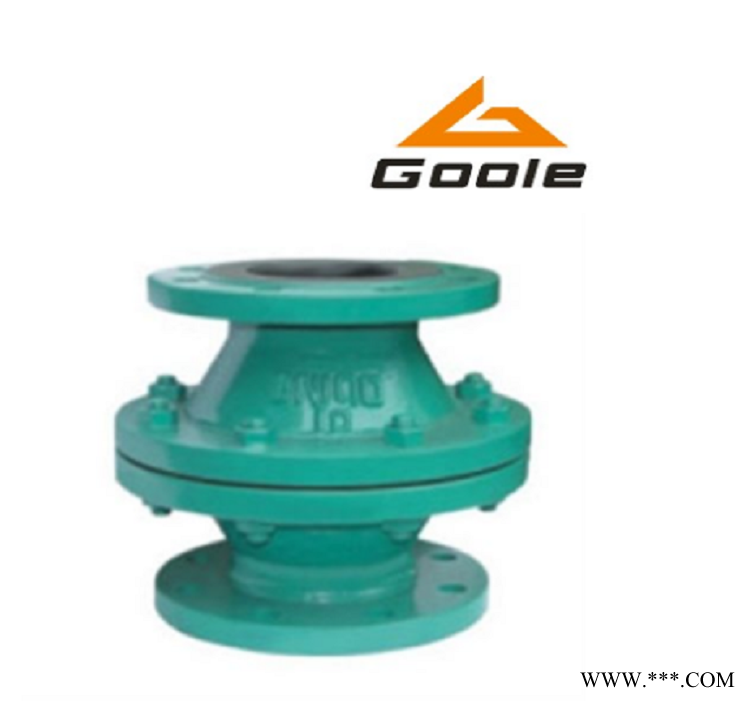

一、浮球式衬胶止回阀概述
1、衬胶止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
2、衬胶止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、衬胶止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
4、衬胶止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。
二、用途和性能
本阀门用于工业管道上作阻止介质逆流的装置。
三、原理和结构
本阀门在使用过程中，介质按箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
四、主要性能参数：
型号 |
公称压力PNMPa |
试验压力PsMPa |
适用介质 |
工作温度℃ |
|
壳体试验 |
密封试验 |
||||
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 |
≤85 |
H40J-10 |
1.0 |
105 |
1.1 |
||
