| 品牌 : | 三科阀门 | 型号 : | WJ41H |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | 齐全 | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 德标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |
一、产品概述：

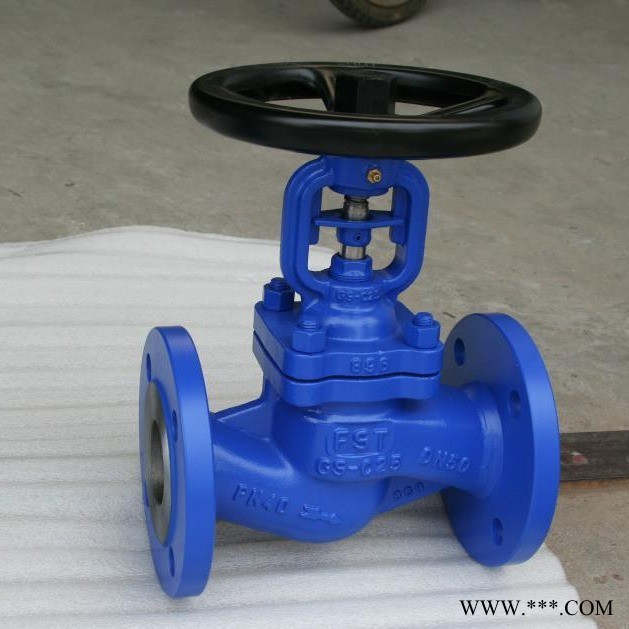

WJ41H德标波纹管截止阀采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
二、产品特点：
1、产品结构合理、密封可靠 。
2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能 。
4、阀芯可根据需要做成切断型和调节型。
5、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要 。
三、性能参数：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
四、主要零部件材质：
序号NO. | 名称part name | 材质material |
1 | 阀体body | GS-C25、CF8、CF3 |
2 | 阀瓣disc | 2CR13、F304、F316 |
3 | 轴销hinge pin | F304、F316 |
4 | 波纹管组件bellows combination | F304、F316L |
5 | 阀盖bonnet | GS-C25、CF8、CF3 |
6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
7 | 压套gland | 25#、F304、F316 |
8 | 定位片locator | 25#、F304、F316 |
9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
10 | 手轮hand wheel | 碳钢carbon steel |
11 | 并帽cap | 25# |
12 | 油杯oil cup | 黄铜brass |
13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
15 | 垫片gasket | 柔性石墨+不锈钢 |
16 | 阀杆stem | 2Cr13、F304、F316 |
五、连接尺寸：
压力等级 | PN16 | |||||||||||||
口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
