| 品牌 : | 台塑/华亚 | 型号 : | J41F |
| 连接形式 : | 法兰 | 材质 : | 塑料 |
| 公称通径 : | 25-200 | 适用介质 : | 水、空气、油类、腐蚀性化学液体等 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 微型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 球式 |
| 类型(通道位置) : | 二通式 |

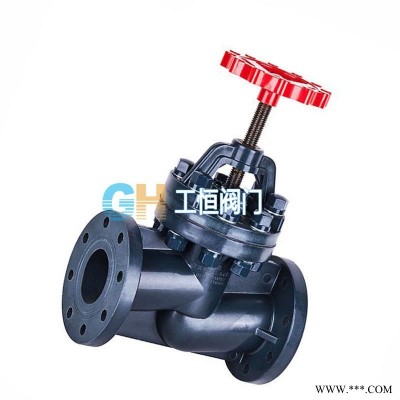

J41FCPVC塑料截止阀使用温度范围：-40℃—95℃，具有的强度和韧性，耐化学腐蚀性能优良，阻燃性能为自熄性，低热传导性能，为钢材的1/200，介质中重离子含量达超纯水含量，卫生指标符合卫生标准，安全方便，可采用黏贴、螺纹、法兰、焊接等连接方式，具有优异的耐老化和抗紫外线性能，正常使用情况下比一般阀门的寿命要延长很多，适用流体：水、空气、油类、腐蚀性化学液体等。
二、主要外形尺寸及主要技术参数
DN | 尺寸 | 工作 压力（Mpa) | 重量=Kg/台 | |||||||
D1 | D2 | L | H | T | ￠ | FRPP | PVDF | |||
25 | 85 | 115 | 160 | 200 | 16 | 4 | 14 | 0.6 | 0.97 | 1.6 |
32 | 100 | 140 | 180 | 220 | 16 | 4 | 18 | 0.6 | 1.25 | 2.1 |
40 | 110 | 150 | 200 | 250 | 18 | 4 | 18 | 0.6 | 1.60 | 2.7 |
50 | 125 | 165 | 230 | 275 | 18 | 4 | 18 | 0.6 | 2.4 | 4.1 |
65 | 145 | 185 | 290 | 350 | 22 | 8 | 18 | 0.6 | 4.5 | 7.6 |
80 | 160 | 200 | 310 | 390 | 25 | 4 | 18 | 0.6 | 5.6 | 9.5 |
100 | 180 | 220 | 350 | 400 | 25 | 8 | 18 | 0.5 | 8.8 | 15 |
125 | 210 | 250 | 400 | 410 | 30 | 8 | 18 | 0.5 | 12.5 | 20 |
150 | 240 | 285 | 180 | 430 | 30 | 8 | 23 | 0.4 | 16 | 25 |
200 | 295 | 340 | 600 | 480 | 35 | 12 | 23 | 0.4 | 18 | 30 |
三、主要零部件材质
NO | 名称 | 材质 |
1 | 阀体 | FRPP、PVDF |
2 | 密封 | EPDM、FPM、FRPP、PVDF |
3 | 密封 | EPDM、FPM |
4 | 阀盖 | FRPP、PVDF |
5 | 螺丝栓 | 不锈钢、钢 |
6 | 支架 | FRPP、PVDF |
7 | 阀杆 | 不锈钢、钢 |
8 | 螺母 | 不锈钢、钢 |
9 | 手轮 | ABS |
