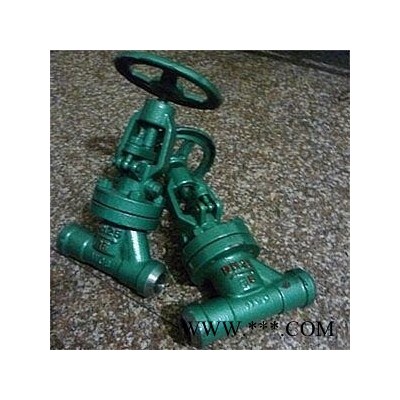

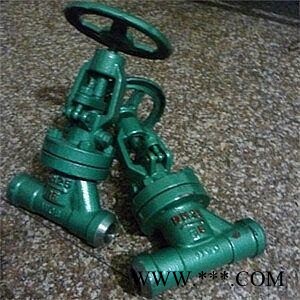

截止阀厂家直销不锈钢碳钢截止阀锻钢截止阀氨用截止阀 NKJ41H/NKJ61H 真空截止阀

产品价格￥370.00元/件

产品品牌温州闽嘉阀门

最小起订≥1 件

供货总量100 件

发货期限自买家付款之日起天内发货

浏览次数497

更新日期2023-09-15 14:27

诚信档案

温州闽嘉阀门有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码温州闽嘉阀门有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

温州闽嘉阀门有限公司

联系人：王强销售经理(先生)

联系手机：

联系固话：

联系地址：永嘉县瓯北镇浦一工业

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	温州闽嘉阀门
所在地：	浙江温州市
起订：	≥1 件
供货总量：	100 件
有效期至：	长期有效

详细说明

品牌 :	温州闽嘉阀门	型号 :	真空截止阀NKJ41H/NKJ61H
连接形式 :	法兰	材质 :	碳钢
公称通径 :	15-500	压力环境 :	高压
工作温度 :	高温	驱动方式 :	手动
类型(通道位置) :	直通式	产品别名 :	截止阀

公司主要生产真空截止阀，可提供真空截止阀价格，真空截止阀说明书，真空截止阀实物图，真空截止阀结构图，真空截止阀外形尺寸，真空截止阀执行标准，真空截止阀工作原理，真空截止阀作用特点。

真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空截止阀产品结构特点：
1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
真空截止阀主要零件的材料说明：

阀体	25、WCB	Cr5Mo
阀盖	25、WCB	Cr5Mo
支架	25、WCB	Cr5Mo
阀瓣	2Cr13、WCB	Cr5Mo
阀杆	2Cr13	38CrMoAL、25Cr2MoV
阀座	25、304	304
密封环	膨胀柔性石墨
填料	膨胀柔性石墨
阀杆螺母	ZCuA110Fe3

NKJ41H法兰真空截止阀主要尺寸及重量：

公称通径 DN(mm)	公称压力PN(MPa)	主要外形及连接尺寸(mm)
公称通径 DN(mm)	公称压力PN(MPa)	L	H手	D	Do	D1	L1	α	W
10	4.0	130	245	36	11	18.4	10		120
15		130	245	36	16	22.5	10		120
20		150	265	44	21	28.5	11		160
25		160	270	48	26	34.5	12		200
32		180	285	48	34			37.5°	200
40		200	320	55	40			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	66			37.5°	300
80		310	430	95	78			37.5°	3000
100		35	470	117	100			37.5°	350
125		400	500	143	126			37.5°	350
150		480	533	167	150			37.5°	400
10	6.4	130	245	36	10	18.4	10		120
15		130	245	36	15	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	280	48	33			37.5°	200
40		200	320	55	39			37.5°	240
50		230	365	64	48			37.5°	320
65		290	410	82	65			37.5°	320
80		310	430	95	76			37.5°	360
100		350	470	117	98			37.5°	400
125		480	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500
10	10.0	130	245	36	10	18.4	10		120
15		130	245	36	14	22.5	10		120
20		150	265	44	20	28.5	11		160
25		160	270	48	25	34.5	12		200
32		180	285	48	32			37.5°	200
40		200	320	55	38			37.5°	240
50		230	355	64	48			37.5°	320
65		290	410	82	63			37.5°	320
80		310	430	95	74			37.5°	360
100		350	470	117	97			37.5°	400
125		400	500	143	123			37.5°	400
150		480	533	167	148			37.5°	500

NKJ61H焊接真空截止阀型阀门主要性能规范

产品类型	壳体强度试验/MPa	上密封试验/MPa	密封试验/MPa	适用介质	适用温度/℃
NKJ61H-40	6.0	4.4	4.4	水、蒸汽、空气	≤425
NKJ61H-64	96	7.0	7.0
NKJ61H-100	15.0	11.0	11.0
NKJ61Y-40l	6.0	4.4	4.4	水、蒸汽、空气	≤550
NKJ61Y-64l	9.6	7.0	7.0
NKJ61Y-100I	15.0	11.0	11.0
