| 品牌 : | 欧电 | 型号 : | WJ41F |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN15-DN300详情可V电话 | 适用介质 : | 水，蒸汽，石油等 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 形态 : | 旋塞式 |
一、产品介绍：

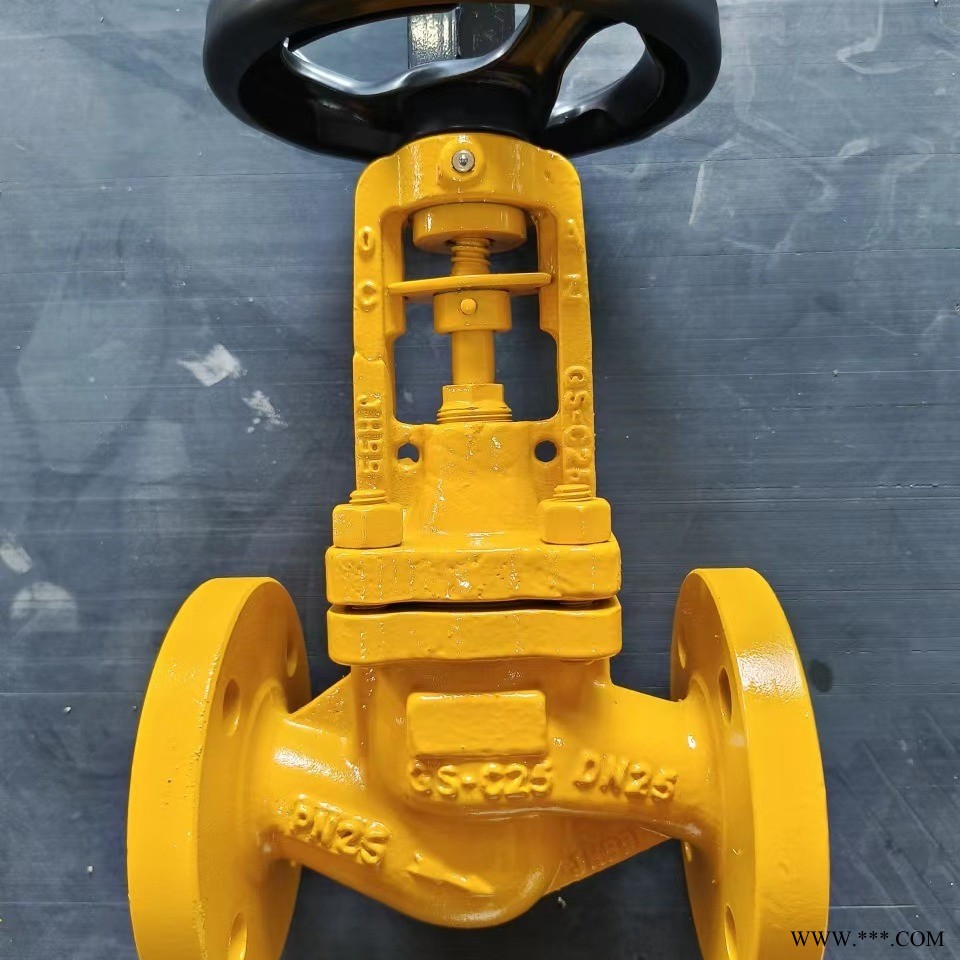

WJ41F氯气截止阀系列产品，是针对氯气介质输送的特殊要求，并结合国内阀门应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。该型阀门具有密封、使用、性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氯气管道的传送，并满足长期可靠使用的要求。其密封性、可维修性、安全性等只要性能只要性能指标达到了世界的水平，替代进口产品。
二、产品特点：
1.针对普通阀门性能差、壳体易穿孔的缺点，根据介质具体特性，氯气阀在阀体材料上选用钢（碳素钢添加耐蚀合金元素），可耐氯气腐蚀,低温可至－40℃,zui大限度保证工况条件使用要求。
2.氯气阀密封副配对结构型式采用球、平面型，密封自动补偿，达到双重保险的效果，密封，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰密封可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，甚至造成事故的可能。
三、主要零件材质：
序号 | 名称 | 材质 |
1 | 阀体 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 | 阀瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
3 | 轴销 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
4 | 阀杆 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L |
6 | 垫片 | 柔性石墨+不锈钢、PTFE |
7 | 阀盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV |
10 | 填料 | 柔性石墨 |
11 | 填料压盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 | 阀杆螺母 | 铜合金 |
13 | 手轮 | WCB、QT400-18 |
四、主要外形尺寸:
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力（MPa） | 适用温度（℃） |
1.6 | 2.4 | 1.76 | ≤350℃ |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
