| 品牌 : | 上海滨工阀门 | 型号 : | WJ41H-16C |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN15-300 | 适用介质 : | 液化气 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

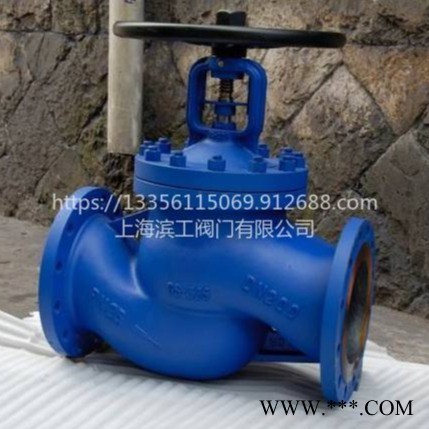

铸钢波纹管截止阀-上海滨工阀门有限公司专业生产 法兰波纹管截止阀厂家 波纹管闸阀源头厂家批发价格 氯气专用波纹管截止阀
德标波纹管截止阀 德标波纹管截止阀WJ41H 铸钢Y型截止阀
德标波纹管截止阀 优质德标波纹管截止阀WJ41H
温馨提示
以上部分产品属性价格仅供参考，详情请来电咨询，谢谢您的配合！
产 品： | 波纹管截止阀 |
型 号： | WJ41H-16C |
规 格： | DN15-DN350 |
品 牌： | 滨工阀门有限公司 |
单 价： | 面议 |
小起订量： | 1 台 |
供货总量： | 1000 台 |
【阀门概述】：
滨工阀门专业生产的【波纹管截止阀】引用德国先进技术标准生产制造，其关键部件金属波纹管，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
【阀门用途及特点】：
【波纹管截止阀】加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式。提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。改善了流线分布，降低了噪声。适用于蒸气系统、气、有毒废气净化、真空装置、热油系统、加热设备、冷冻系统、氨、热水、电站等。
产品特点：
1、其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
2、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；
5、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好,密封面间磨擦力小；
6、外形美观，操作轻松便捷，更安全可靠，使用寿命更长；
7、工作行程小，启闭时间短；
【产品性能规范】：
公称压力(MPa) | 公称通径 | 阀体材料 | 连接方式 | 适用温度(℃) | 适用介质 |
1.6～6.4MPa | DN15～450 | 铸钢、不锈钢 | 法兰、焊接 | -29℃-425℃ | 水、蒸汽、油品等 |
【阀门外形及连接尺寸】：
1.6MPa主要外型及连接尺寸：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
Kg | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 40 | 54 | 90 | 160 | 260 | 410 | 610 |
2.5 MPa主要外型及连接尺寸：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
Kg | 4 | 4.5 | 5 | 7.5 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
4.0 MPa主要外型及连接尺寸：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 2 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 195 | 200 | 200 | 230 | 235 | 260 | 275 | 352 | 385 | 445 | 605 | 730 | 805 | 880 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
Kg | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
