| 品牌 : | 泰瓯 | 型号 : | J61H |
| 连接形式 : | 焊接 | 材质 : | 锻钢 |
| 公称通径 : | 15-50 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 微型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 直通式 |

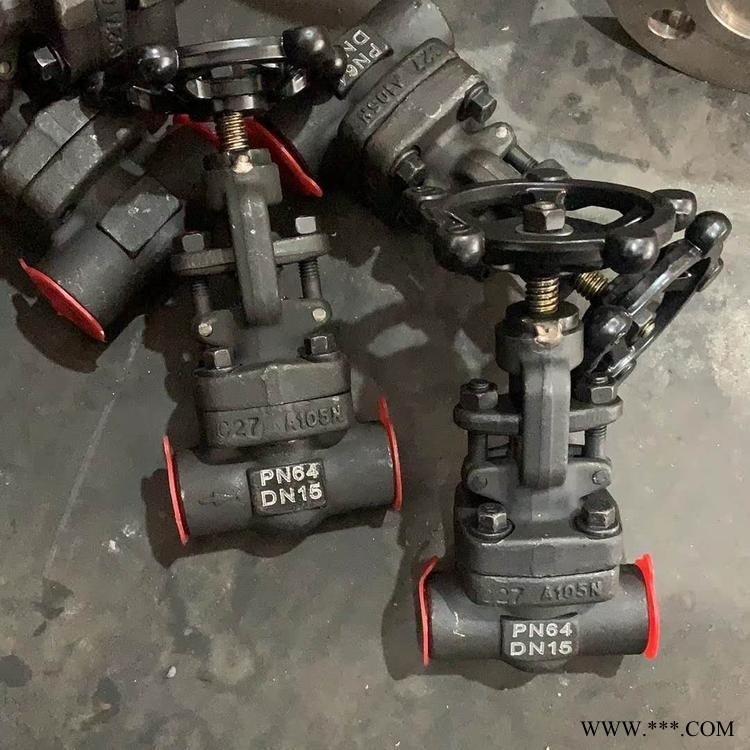

产品名称 | J61H,J61Y锻钢承插焊截止阀 |
产品型号 | J61H、J61Y |
公称通径 | DN15-50 |
压力范围 | 900Lb-2500Lb |
阀体材质 | 锻钢A182 F22、A105 |
产品概述：
J61H、J61Y锻钢承插焊截止阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、销酸、酉昔酸、氧化性介质、尿素等多种介质。锻钢闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
900-2500Lb锻钢承插焊截止阀标准材质明细表：
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 密封环 | 316 | A182 F304 | A182 F304(L) | F316(L) |
6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 圆柱销 | A276 420 | A182F304 | ||
8 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨+304丝 | 316夹PTFE | ||
11 | 填料压套 | A276 420 | A182 F304 | ||
12 | 填料压板 | A105 | A182 F304 | ||
13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276 420 | |||
16 | 手轮 | A197 | |||
17 | 铭牌 | SS | |||
18 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 销酸、酉昔酸等 | |
19 | 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～200 | |
