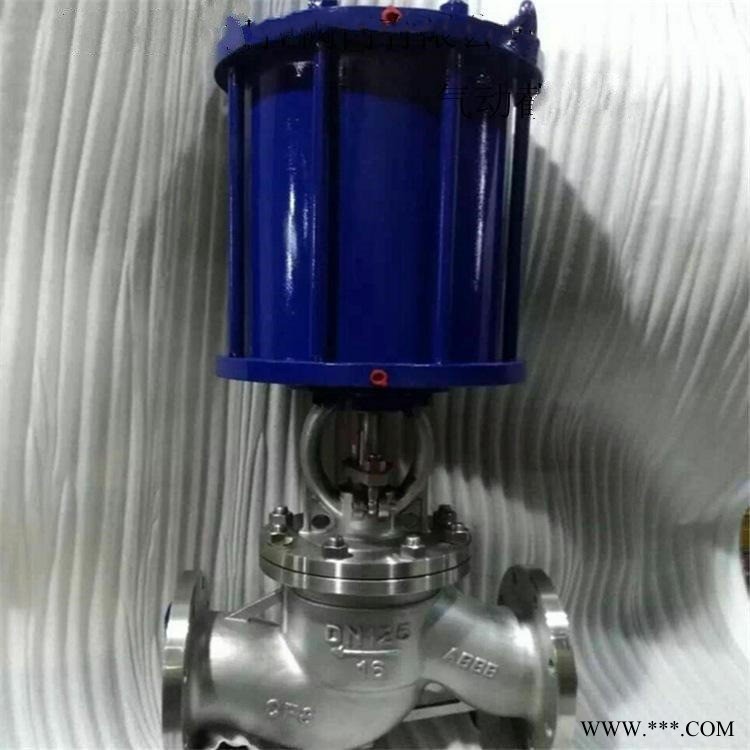

J641H气动截止阀气动法兰截止阀高温高压截止阀

产品价格￥260.00元/台

产品品牌泰瓯

最小起订≥1 台

供货总量1000 台

发货期限自买家付款之日起天内发货

浏览次数735

更新日期2023-09-15 14:38

诚信档案

浙江泰瓯阀门有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码浙江泰瓯阀门有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

浙江泰瓯阀门有限公司

联系人：胡锦虎销售经理(先生)

联系手机：

联系固话：

联系地址：浙江省温州市瓯北五星工业区

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	泰瓯
所在地：	北京
起订：	≥1 台
供货总量：	1000 台
有效期至：	长期有效

详细说明

品牌 :	泰瓯	型号 :	J641H
连接形式 :	法兰	材质 :	铸铁、铸钢、锻钢、不锈钢
公称通径 :	15-200	适用介质 :	水
压力环境 :	常压	工作温度 :	常温
标准 :	国标	外形 :	中型
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	阀体	类型(通道位置) :	直通式

产品名称	J641H,J641Y气动截止阀
产品型号	J641H、J641Y
公称通径	DN15-200
压力范围	1.6MPa-4.0MPa
阀体材质	铸铁、铸钢、锻钢、不锈钢

产品概述：

J641H、J641Y气动截止阀本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封好。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，使用长。

主要应用规范：

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

结构特点：

（1）、选材，符合标准，结构合理，造型美。
（2）、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用长。
（3）、阀杆经调质及表面氮化处理，有好的抗腐蚀性和抗擦伤性。
（4）、可采用配管法兰标准及法兰密封面型式，满足工程需要及用户要求。
（5）、阀体材料品种多，填料、垫片可根据实际工况或用户要求合理选配，能适用于压力、温度及介质工况。
（6）、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封好，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

主要外形连接尺寸及质量：

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
	65	290	180	145	120		22	3		8-φ18	232	690
	80	310	195	160	135		22	3		8-φ18	232	715
	100	350	230	190	160		24	3		8-φ23	232	770
	125	400	270	220	188		28	3		8-φ25	283	780
	150	480	300	250	218		30	3		8-φ25	283	810
	200	600	360	310	278		34	3		12-φ25	283	967
	250	622	425	370	332		36	3		12-φ30	283	1143
	300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160
