| 品牌 : | 新栎 | 型号 : | J41W-16V/25V/40V/64V |
| 连接形式 : | 法兰 | 材质 : | 双相钢 |
| 公称通径 : | 50 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标、美标、日标、德标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 形态 : | 角式 |
| 类型(通道位置) : | 直角式 |

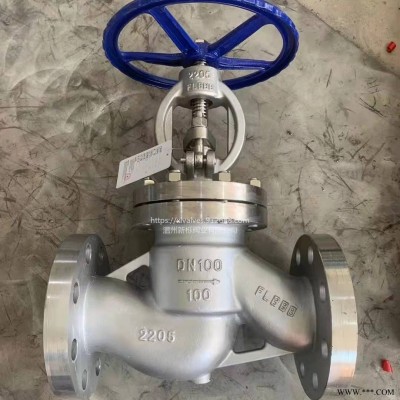

一、产品简介：
2205双相钢截止阀具有很好的抗氯离子应力腐蚀性能及良好抗硫化物应力腐蚀能力。同时具备较高的机械强度，主要成分:22Cr-5.3Ni-3.2Mo-0.16N。双相钢截止阀在石油及液化气工业、海洋工程、化学工业等行业具有广泛的用途。双相钢截止阀已经在石油和液化气工业目中大量使用，西气东输工程由于输送液化气介质的腐蚀性强，高压阀门均采用双相钢截止阀。双相钢截止阀采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。双相钢截止阀阀体是由21%铬，2.5%钼及4.5%镍氮合金构成的。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
二、2205双相钢截止阀主要结构特点：
1、填料压盖为两体式设计，可以避免因压扁而引起的阀杆卡阻。
2、填料为柔性石墨材料，密封性能可靠，用户有要求时可提供填料隔环和注油脂结构。
3、阀门上密封的设计，全开时可保证填料密封可靠，不建议带压更换填料。
4、阀杆螺母采用铝青铜材料，大规格的阀门采用推力轴承的设计、使得阀门开启轻便、灵活。
5、升降式阀杆，阀杆头部与阀瓣接触处，镶嵌了一块硬质不锈钢材料，使得该处不会因为挤压而变形或者因为锈蚀而影响阀瓣动作的灵活性。
三、产品主要性能参数：
设计标准 | GB/T 12235 | ||||||
压力温度等级 | GB/T 12224 | ||||||
结构长度 | GB/T 12221、GB/T 15188.1 | ||||||
法兰型式尺寸 | GB/T 9113、JB/T 79 | ||||||
对焊接连接 | GB/T 12224 | ||||||
检验与试验 | JB/T 9092、GB/T 13927 | ||||||
公称压力 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | PN16.0 | |
试验压力 | 壳体试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
高压密封 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | |
低压密封 | 0.6 | ||||||
适用温度 | -196℃~550℃ | ||||||
适用介质 | 水、油、气及各类腐蚀性介质（不同介质选用不同的材质） | ||||||
产品主要结构参数：
公称压力 | 公称通径 | 主要外形尺寸及连接尺寸（mm） | 重量 | |||||||||
L | D | D1 | D2 | D6 | b-f | f2 | z-φd | H | Do | |||
1.6 | 10 | 130 | 90 | 60 | 40 | / | 14-2 | / | 4-14 | 198 | 120 | 4.7 |
15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.2 | |
20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7.1 | |
25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 | |
32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 | |
40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 | |
50 | 230 | 160 | 125 | 100 | / | 18-3 | / | 4-18 | 350 | 240 | 14 | |
65 | 290 | 180 | 145 | 120 | / | 18-3 | / | 4-18 | 400 | 280 | 22.58 | |
80 | 340 | 195 | 160 | 135 | / | 20-3 | / | 8-18 | 355 | 280 | 29 | |
100 | 350 | 215 | 180 | 155 | / | 22-3 | / | 8-18 | 415 | 320 | 32.5 | |
