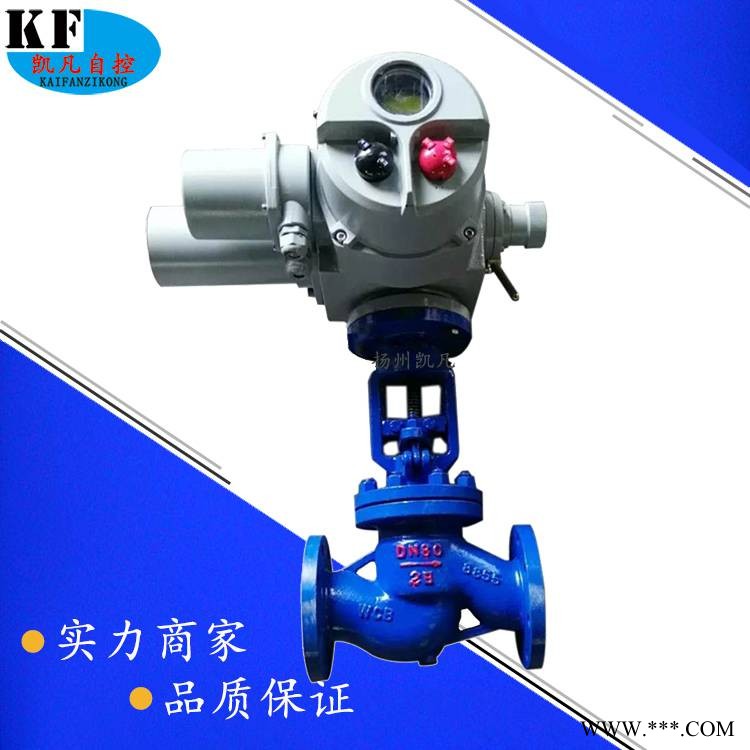

| 品牌 : | 凯凡 | 型号 : | J941H-100C-DN80 |
| 订货号 : | J41H100C80 | 加工定制 : | 否 |
| 货号 : | J41H100C80 | 阀体材料 : | 铸钢 |
| 工作温度 : | ≤415℃ | 公称通径 : | 80 |
| 密封材料 : | 合金 | 阀门性能特点 : | 旋塞式 |
| 工作介质 : | 气体、水、油品 | 公称压力 : | 10.0Mpa |
| 连接方式 : | 法兰 | 执行器性能特点 : | 调节型 |
| 规格 : | DN80 | 是否跨境货源 : | 否 |
阀体说明 |
技术参数 |
|
公称通径 25-1000mm |
电压电压 AC220V、AC380V（其它特制 |
|
公称压力 PN10 PN16 PN25 PN40 PN64 PN100 |
环境温度 -30℃～+70℃ |
|
连接方式 法兰连接 |
防护等级 IP67 |
|
阀体材质 WCB SS304 SS316 SS316L |
||
碟板材质 WCB SS304 SS316 SS316L |
功能选项 |
|
密封材料 PTFE PTL PPL FH 硬质合金 哈氏合金 |
防 爆 型 防爆等级：EXdIIBT4 |
|
工作温度 |
C3：-30℃～150℃ |
信号反馈 无源信号，有源信号 |
C5：-30℃～220℃ |
手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
|
C6：-30℃～250℃ |
开关型 通电开到位，通电关到位。 |
|
C8：-40℃～400℃ |
调节型 调节型输入4～20mA、1～5V、0～10V信号，实现阀门调节功能 |
|
C9：-40℃～450℃ |
适用介质 强酸、强碱、气体或液体 |
|
标准规范 |
备注 电动参数请另参考选配的电动执行器资料 |
|
法兰标准 GB/12221 ANSI B16.10 |
||
检测与试验 GB/T9092 API 598 |
设计标准 GB/T12234-1989 ANSI B16.34 |
|
零件结构材质表 |
||||
材质 |
||||
序号 |
零件名称 |
C |
P |
R |
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
垫片 |
柔性石墨+不锈钢 |
PTFE |
PTFE |
3 |
螺栓 |
35 |
304 |
304 |
4 |
阀瓣 |
WCB+对焊304或stelite、PTFE |
ZG1Cr18Ni9Ti/PTFE |
ZG1Cr18Ni12Mo2Ti/PTFE |
5 |
对开环 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
阀瓣盖 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
7 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
螺帽 |
35 |
304 |
304 |
9 |
吊环螺栓 |
35 |
304 |
304 |
10 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
11 |
螺栓 |
35 |
304 |
304 |
12 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
14 |
填料压板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
15 |
螺帽 |
35 |
304 |
304 |
型号 |
J41Y-64C J41Y-64R J941Y -64C J941Y-64R J41Y-64I J941Y-64I |
||||||||
公称通径 DN |
PN 6.4 Mpa |
||||||||
L |
D |
D1 |
D2 |
b |
Z -Φd |
H |
D0 |
WT ( KG ) |
|
15 |
170 |
105 |
75 |
55 |
18 |
4 -Φ1 4 |
195 |
140 |
5 . 5 |
20 |
190 |
125 |
90 |
68 |
20 |
4 -Φ1 8 |
228 |
160 |
7 . 5 |
25 |
210 |
135 |
100 |
78 |
22 |
4 -Φ1 8 |
275 |
180 |
9 . 1 |
32 |
230 |
150 |
110 |
82 |
24 |
4 -Φ2 3 |
325 |
200 |
12 . 0 |
40 |
260 |
165 |
125 |
95 |
24 |
4 -Φ2 3 |
360 |
240 |
18 |
50 |
300 |
175 |
135 |
105 |
26 |
8-Φ23 |
410 |
280 |
26 |
65 |
340 |
200 |
160 |
130 |
28 |
8-Φ23 |
450 |
320 |
36 |
80 |
380 |
210 |
170 |
140 |
30 |
8-Φ23 |
485 |
360 |
48 |
100 |
430 |
250 |
200 |
168 |
32 |
8-Φ25 |
537 |
400 |
68 |
125 |
500 |
295 |
240 |
202 |
36 |
8-Φ30 |
631 |
400 |
96 |
150 |
550 |
340 |
280 |
240 |
38 |
8-Φ34 |
646 |
450 |
107 |
200 |
650 |
405 |
345 |
300 |
44 |
1 2-Φ3 4 |
813 |
500 |
182 |
