| 品牌 : | 深荣 | 型号 : | J61Y |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 角式 |
| 类型(通道位置) : | 直动式 | 结构形式 : | 固定球球阀 |
| 用途 : | 截止 | 作用对象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 | 种类 : | 浮球式 |
| 口径 : | DN200 |

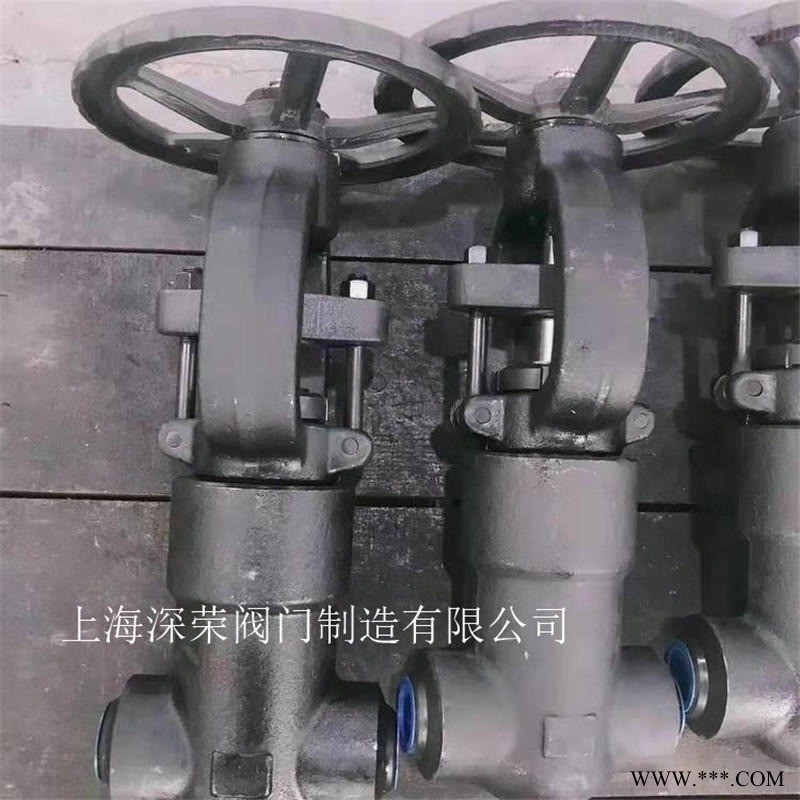

产品名称 | J11Y,J61Y锻钢自密封截止阀 |
产品型号 | J11Y、J61Y |
公称通径 | DN15-50 |
压力范围 | 900Lb-2500Lb |
阀体材质 | 锻钢、碳钢、不锈钢 |
产品概述：
J11Y、J61Y、J41Y锻钢自密封截止阀有三种阀盖设计，一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接， 种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
结构设计和规范：
锻钢截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25.
结构型式：
1、全通径或缩径；
2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。
标准材质细表：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182 F22 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
3 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封圈 | A182 F304L | A182 F316L | ||
5 | 密封螺母 | A105 | A182 F304 | A182 F304(L) | A182 F316L |
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 销钉 | A276420 | A182F304 | ||
8 | 垫圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A19 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
11 | 填料压套 | A276 420 | A182 F304 | ||
12 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
13 | 填料压板 | A216WCB | A351CF8 | ||
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276 410 | |||
16 | 手轮 | A197 | |||
17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
18 | 油嘴 | 铜 | |||
19 | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 等 | |
20 | 适用温度 | ?29℃～425℃ | ?29℃～550℃ | ?29℃～200℃ | |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口 J61Y锻钢自密封截止阀径是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 J61Y锻钢自密封截止阀 法兰，伸缩节及 J61Y锻钢自密封截止阀连接螺栓，并根据用户需要提供 J61Y锻钢自密封截止阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
