| 品牌 : | 中特 | 型号 : | J941H |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 40-800 | 适用介质 : | 油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 形态 : | 旋转式 |
| 类型(通道位置) : | 直通式 | 3C阀门类别 : | 工业 |

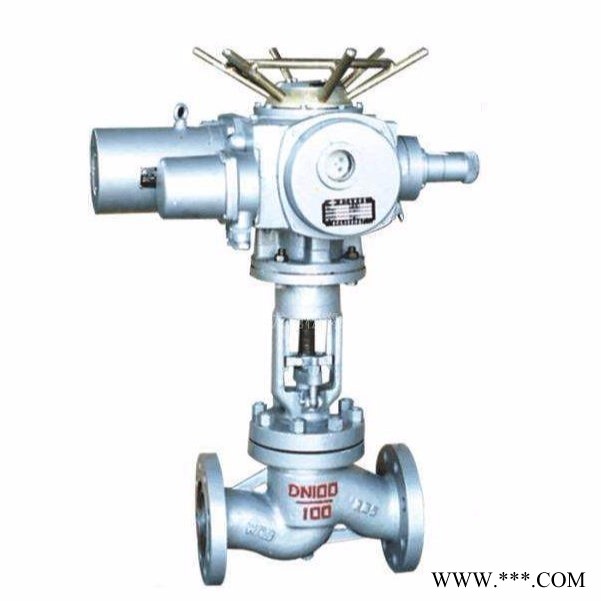

J941H电动截止阀
产品概述
电动截止阀法兰连接的截止阀适用于公称压力PN1．616MPa，工作温度-29550的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
性能特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
技术参数
零件名称 | 材料牌号 | |||
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
支架 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZGCr5Mo |
闸瓣 | 2Cr13 | 304 | 316 | Cr5Mo |
阀杆 | 2Cr13 | 304 | 316 | 25Cr2MoV |
阀座 | 25 | 304 | 316 | 304 |
密封环、垫片 | 304、包覆垫 | |||
填料 | 增强柔性石墨 | |||
主要外形尺寸及连接尺寸
公称压力PN(MPa) | 公称通径 | 主要外形尺寸及连接尺寸(mm) | 电动装置 | 重量(kg) | ||||||||||
L | D | D1 | D2 | D3 | b-f | f | z-d | H | L1 | L2 |
|
| ||
1.6 | 50 | 230 | 160 | 125 | 100 | - | 3-18 | - | 4-18 | 645 | 590 | 371 | DZW10A | 48 |
65 | 290 | 180 | 145 | 120 | - | 3-18 | - | 4-18 | 690 | 590 | 371 | DZW10A | 90 | |
80 | 310 | 195 | 160 | 135 | - | 3-20 | - | 8-18 | 715 | 590 | 371 | DZW10A | 65 | |
100 | 350 | 215 | 180 | 155 | - | 3-22 | - | 8-18 | 770 | 590 | 371 | DZW15A | 71 | |
125 | 400 | 245 | 210 | 185 | - | 3-24 | - | 8-18 | 780 | 590 | 371 | DZW20A | 119 | |
150 | 480 | 280 | 240 | 210 | - | 3-24 | - | 8-23 | 810 | 590 | 371 | DZW30A | 210 | |
200 | 600 | 335 | 295 | 265 | - | 3-26 | - | 12-23 | 967 | 810 | 515 | DZW45A | 320 | |
250 | 650 | 405 | 355 | 320 | - | 3-30 | - | 12-23 | 1143 | 810 | 515 | DZW60A | 550 | |
300 | 750 | 460 | 410 | 375 | - | 3-30 | - | 12-23 | 1292 | 830 | 540 | DZW90A | 785 | |
2.5 | 50 | 230 | 160 | 125 | 100 | - | 3-20 | - | 4-18 | 645 | 590 | 370 | DZW10A | 50 |
65 | 290 | 180 | 145 | 125 | - | 3-22 | - | 8-18 | 690 | 590 | 371 | DZW10A | 62 | |
80 | 310 | 195 | 160 | 145 | - | 3-22 | - | 8-18 | 715 | 590 | 371 | DZW15A | 67 | |
100 | 350 | 230 | 190 | 160 | - | 3-24 | - | 8-23 | 770 | 590 | 371 | DZW20A | 73 | |
125 | 400 | 270 | 220 | 188 | - | 3-28 | - | 8-15 | 780 | 590 | 371 | DZW30A | 127 | |
150 | 480 | 300 | 250 | 218 | - | 3-30 | - | 8-15 | 875 | 810 | 515 | DZW45A | 215 | |
200 | 600 | 360 | 310 | 278 | - | 3-1 | - | 12-25 | 967 | 810 | 515 | DZW60A | 322 | |
250 | 650 | 425 | 370 | 332 | - | 3-1 | - | 12-30 | 1153 | 830 | 540 | DZW90A | 585 | |
300 | 750 | 485 | 430 | 390 | - | 4-1 | - | 12-30 | 1292 | 830 | 540 | DZW120A | 795 | |
4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 3-20 | 4 | 4-18 | 645 | 590 | 371 | DZW10A | 61 |
65 | 290 | 180 | 145 | 125 | 110 | 3-22 | 4 | 8-18 | 690 | 590 | 371 | DZW10A | 75 | |
80 | 310 | 195 | 160 | 145 | 121 | 3-22 | 4 | 8-18 | 715 | 590 | 371 | DZW20A | 84 | |
100 | 350 | 230 | 190 | 160 | 150 | 3-24 | 4.5 | 8-23 | 770 | 590 | 371 | DZW30A | 101 | |
125 | 400 | 270 | 220 | 188 | 176 | 3-28 | 4.5 | 8-25 | 782 | 810 | 371 | DZW45A | 207 | |
150 | 480 | 300 | 250 | 218 | 204 | 3-30 | 4.5 | 8-25 | 875 | 810 | 515 | DZW60A | 226 | |
200 | 600 | 375 | 320 | 282 | 260 | 3-1 | 4.5 | 12-30 | 1160 | 810 | 540 | DZW90A | 399 | |
