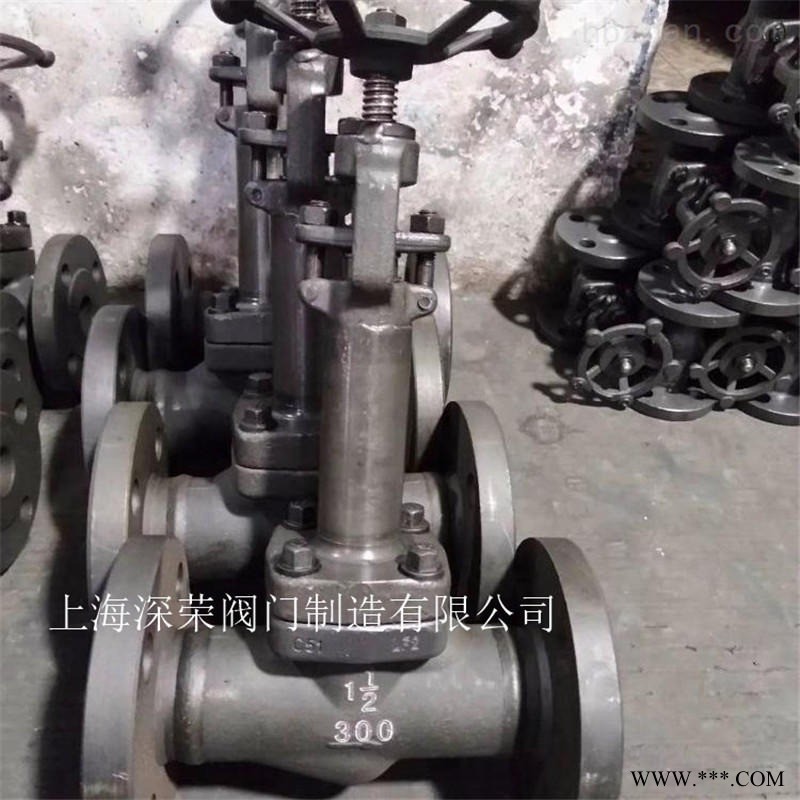

产品名称 | DJ61H,DJ61Y锻钢低温截止阀 |
产品型号 | DJ61H、DJ61Y |
公称通径 | DN10-50mm |
压力范围 | 1.6MPa-32.0MPa |
阀体材质 | 锻钢、低温钢、不锈钢 |
锻钢低温截止阀概述：
DJ61H/Y、DJ61W锻钢低温截止阀有二种阀盖设计形式。是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
结构设计与特征：
低温截止阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的低温测试
明杆支架型(OS&Y)
采用以下结构：
1、全径或缩径
2、自定心压板压套式
3、螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
4、整体式上密封座
5、阀座带有压力平衡孔(用于闸阀、球阀)
标准材质细表：
序号 | 零件名称 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 阀盖 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 销钉 | A276 420 | A182 F304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 手轮 | A197 | |||
15 | 铭牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
17 | 适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口 DJ61H锻钢低温截止阀径是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 DJ61H锻钢低温截止阀 法兰，伸缩节及 DJ61H锻钢低温截止阀连接螺栓，并根据用户需要提供DJ61H锻钢低温截止阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
