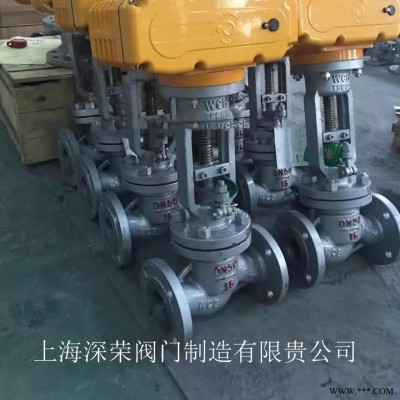

上海深荣电动截止阀手动截止阀可非标定制各种材质|目前最新的【供应专区】

品牌 :	上海深荣	型号 :	电动截止阀
连接形式 :	法兰	材质 :	碳钢
公称通径 :	DN200	适用介质 :	水
压力环境 :	常压	工作温度 :	常温
标准 :	国标	外形 :	中型
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	执行器	形态 :	角式
类型(通道位置) :	直动式	加工定制 :	是
类型 :	油罐阻火器	测量范围 :	DN100
用途 :	截止	阀瓣开启高度 :	全启式安全阀
结构形式 :	固定球球阀	种类 :	浮球式
密封形式 :	软密封型	主体材料 :	铸铁
作用对象 :	水	口径 :	DN200
原理 :	真空过滤	样式 :	针式
适用对象 :	空气	滤料类型 :	活性炭
过滤器类型 :	袋式	主体材质 :	不锈钢

动截止阀简介：

电动截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。　　在管路中主要用来做切断、分配和改变介质的流动方向。

优点： 　

1．流体阻力小，其阻力系数与同长度的管段相等。 　

2．结构简单、体积小、重量轻。 　　

3．紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 　　

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 　　

5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 　　

6．在全开或全闭时，闸体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

主要性能规范

试验压力

公称压力PN(MPa)	实验压力(MPa)
公称压力PN(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

适用范围

壳体材料	适用介质	适用温度(℃)
碳素钢(C型)	水、蒸汽、油品	≤425
	类	≤200
	类	≤200
	水、蒸汽、油品	≤550

主要零件材料

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钼钛不锈钢	铝青铜	烯盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼铝钢	铝青铜	柔性石墨	可锻铸铁

公称通径	主要外形尺寸和连接尺寸(mm)								电动装置	重量
公称通径	L	D	D1	D2	b	f	z-d	H	电动装置	重量
Z940H-16CZ940Y-16PZ940Y-16RZ940W-16PZ940W-16RZ940Y-16I Z941YZ941Z941Z941Z941Z941
40	200	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	4	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

注:DN700、DN800的型号为Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量

公称通径	主要外形尺寸和连接尺寸(mm)								电动装置	重量(kg)
公称通径	L	D	D1	D2	b	f	z-d	H	电动装置	重量(kg)
Z940H-25CZ940Y-25PZ940Y-25RZ940W-25PZ940W-25RZ940Y-25I Z941YZ941Z941Z941Z941Z941
40	200	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	450	425	370	332	36	3	12-30	1343	DZW45	390
300	500	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	800	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

DN700、DN800的型号为Z942型 NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight

公称通径	主要外形尺寸和连接尺寸(mm)										电动装置	重量(kg)
公称通径	L	D	D1	D2	D6	b	z-d	f	f2	H	电动装置	重量(kg)
Z940H-40Z940Y-40PZ940Y-40RZ940W-40PZ940W-40RZ940Y-40I Z941YZ941Z941Z941Z941Z941
40	200	145	110	85	76	, 18	4-18	3	4	617	DZW15	46
50	250	160	125	100	88	20	4-18	3	4	665	DZW20	58
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	108
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZW120	1081
450	1050	680	610	560	524	60	20-41	4	5	2104	DZW180	1259
500	1150	755	670	612	576	62	20-48	4	5	2401	DZW180	1348

主要尺寸及重量

公称通径	主要外形尺寸和连接尺寸(mm)										电动装置	重量(kg)
公称通径	L	D	D1	D2	D6	b	z-d	f	f2	H	电动装置	重量(kg)
Z940H-64Z940Y-64PZ940Y-64RZ940W-64PZ940W-64RZ940Y-64I Z941YZ941Z941Z941Z941Z941
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340<, o:p>	280	240	204	88	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW 250	1493
Z940H-100Z940Y-100PZ940Y-100RZ940W-100PZ940W-100RZ940Y-100I Z941YZ941Z941Z941Z941Z941
50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW60	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW 250	1269
Z940H-160Z940Y-160PZ940Y-160RZ940W-160PZ940W-160RZ940Y-160I Z941YZ941Z941Z941Z941Z941
50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	250	78	12-48	3	4.5	1621	DZW120	839

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径J541W伞齿轮不锈钢截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供J541W伞齿轮不锈钢截止阀法兰，伸缩节及J541W伞齿轮不锈钢截止阀连接螺栓，并根据用户需要提供J541W伞齿轮不锈钢截止阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
