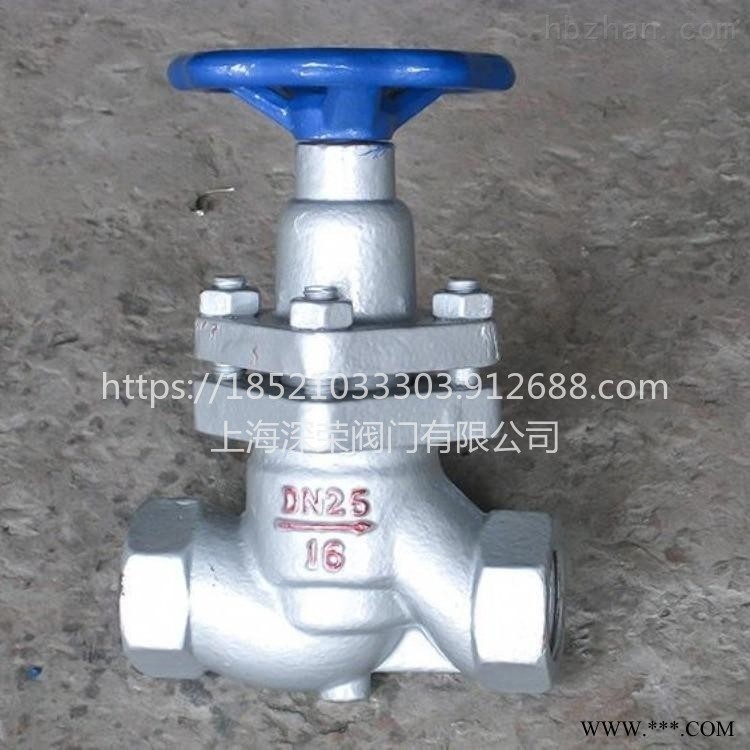

上海深荣 内螺纹柱塞截止阀 柱塞取样阀 j11w内螺纹截止阀 可非标定制

详细介绍

内螺纹柱塞截止阀 截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方 进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所 以阀杆的直径要大，否则会发生阀杆顶弯的故障。按连接方式分为三种：法兰连接、丝扣连接、焊接连接。从自密封的阀门出现 后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相 应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。 截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到z大，表示阀门已达全开位置。所以截止阀的全开位置， 应由阀瓣的行程来决定。 工作原理 截止阀，也叫截门，是使用z广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启 高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下，所以安装时有方向性。 截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。 内螺纹柱塞截止阀UJ11H压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量 用。内螺纹柱塞阀无需保养，是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成 启闭功能。在阀门中术柱塞与密封环间采用过盈配合，通过调节阀盖中法兰调节螺柱，使密封环压缩所产生侧向力与阀体中孔面 及柱塞外圆密封。

柱塞截止阀

产品特点：

 1、美标柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿 命。

 2、美标柱塞阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、美标柱塞阀用途广泛的新产品。其优越性远 胜于普通截止阀。
