| 品牌 : | 泰瓯阀门 | 型号 : | J45H |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 碳钢 |
| 公称通径 : | DN20-200 | 适用介质 : | 水 蒸汽 油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 类型(通道位置) : | 直通式 |

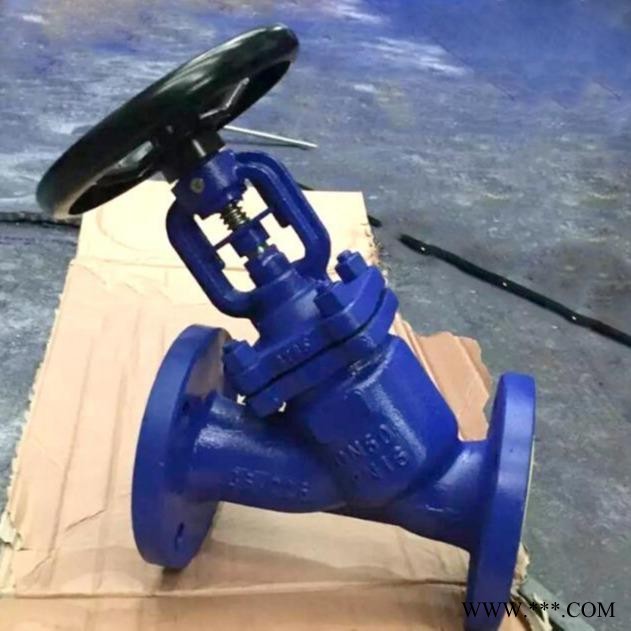

产品名称 | J45H,J45Y直流式Y型截止阀 |
产品型号 | J45H、J45Y |
公称通径 | DN20-200 |
压力范围 | 1.6MPa |
阀体材质 | 铸钢、不锈钢 |
产品概述：
J45H、J45Y直流式Y型截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻较小的。应用于石化、冶金、化工、电站等行业。y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨盘根主要外形尺寸(法兰尺寸按JB78 PN1.6MPa规定。
浙江泰瓯阀门 直流式Y型截止阀 Y型波纹管截止阀 生产厂家
技术参数：
产品型号：J45H、J45Y直流式Y型截止阀
连接形式：法兰
公称通径：DN50-DN350 mm
适用介质：水蒸汽
压力范围：1.6 Mpa
适用温度：100度℃
主体材料：碳钢
浙江泰瓯阀门 直流式Y型截止阀 Y型波纹管截止阀 生产厂家
主要技术参数：
型号 | 公称压力MPa | 1.6 | |
J45H-16 | 试验压力MPa | 壳体 | 2.4 |
密封 | 1.6 | ||
工作温度 | -30～180℃ | ||
使用介质 | 水 | ||
主要零件材料：
型号 | 阀杆、阀盖 | 灰铸铁 | 灰铸铜 |
J45H-16 | 阀杆、阀瓣 | 碳钢 | |
阀杆螺母 | 铜 | ||
填料 | 石墨盘根 | ||
主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）：
口径 | 尺寸(mm) | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
200 | 600 | 335 | - | - | - |
专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
