| 品牌 : | PARRYTE | 型号 : | J21W-160P |
| 连接形式 : | 焊接 | 材质 : | 不锈钢 |
| 公称通径 : | 6-25 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 针式 |
| 类型(通道位置) : | 直通式 | 订货号 : | PRT0000746 |
| 货号 : | PRT0000746 | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 |

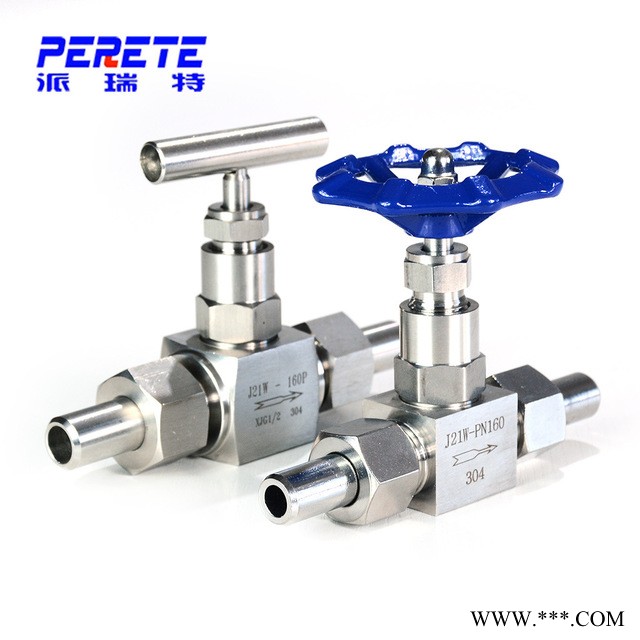

非标定制不锈钢耐高温截止阀 焊接式高压截止阀
规 格 | M | φ | L1 | L | H | Do | 重量(kg) |
DN6 | M20×1.5 | φ14×4 | 66 | 140 | 96 | 63 | 0.85 |
DN10 | M24×1.5 | φ18×4 | 78 | 160 | 115 | 78 | 1.1 |
DN15 | M30×1.5 | φ22×4 | 94 | 180 | 122 | 100 | 2.0 |
DN20 | M36×1.5 | φ28×4 | 108 | 220 | 156 | 110 | 3.5 |
DN25 | M39×1.5 | φ33×4 | 110 | 230 | 170 | 140 | 4.3 |
零件名称 Part name | 阀杆，阀盖 Stem，Bonnet | 阀杆，阀瓣 Stem，disc | 填料 Packing |
J21W-16P | 不锈钢 Cr. Ni Stainless steel | 不锈钢 Cr. Ni Stainless steel | 聚四氟乙稀，柔性石墨PTFE，Soft graphite |
J21W-160P J21W-40P | 优质碳钢 High grade carbon steel | 铬不锈钢 Cr. Stainless steel |
型号 Type | 公称压力PN Mpa | 试验压力PS(Mpa) | 工作压力(Mpa) Working pressure | 适用介质Applicable medium | ||
壳体Shell | 密封(液)Seal | 密封(气)Seal | ||||
J21W-16P | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | 水，酸，蒸汽，油品等 |
J21W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | |
J21W-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | |
J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | |
J21W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | |
非标定制不锈钢耐高温截止阀 焊接式高压截止阀
针型阀是一种可以调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
选用原则
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节针型阀。
6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀；埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
8、城市煤气和 的管路上，选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
