| 品牌 : | 泰瓯阀门 | 型号 : | DJ61H |
| 连接形式 : | 焊接 | 材质 : | 不锈钢 碳钢 |
| 公称通径 : | DN10-50mm | 适用介质 : | 低温介质 |
| 压力环境 : | 常压 | 工作温度 : | 低温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 气动 液动 | 类型(通道位置) : | 直通式 |
产品名称 | 低温截止阀 |
产品型号 | DJ61H、DJ61Y |
公称通径 | DN10-50mm |
压力范围 | 1.6MPa-32.0MPa |
阀体材质 | 锻钢、低温钢、不锈钢 |
低温截止阀概述：
低温截止阀有二种阀盖设计形式。 种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。

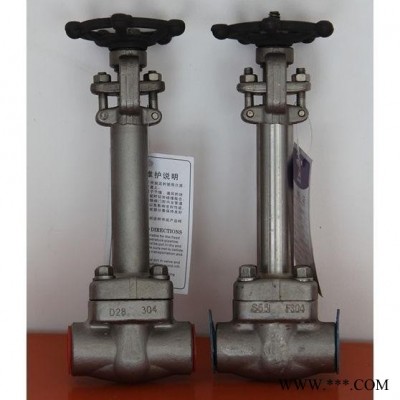

泰瓯阀门 锻钢低温截止阀 气动低温截止阀 型号齐全
结构设计与特征：
低温截止阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的低温测试
明杆支架型(OS&Y)
泰瓯阀门 锻钢低温截止阀 气动低温截止阀 型号齐全
采用以下结构：
1、全径或缩径
2、自定心压板压套式
3、螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
4、整体式上密封座
5、阀座带有压力平衡孔(用于闸阀、球阀)
泰瓯阀门 锻钢低温截止阀 气动低温截止阀 型号齐全
标准材质细表：
序号 | 零件名称 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 阀盖 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 销钉 | A276 420 | A182 F304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 手轮 | A197 | |||
15 | 铭牌 | SS | |||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
17 | 适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | |
主要连接尺寸及重量：
NPS | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
H(开) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29.0 |
焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
