| 品牌 : | 锐茨 | 型号 : | J11W-16T |
| 连接形式 : | 法兰 | 材质 : | 铜 |
| 公称通径 : | DN08-100 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

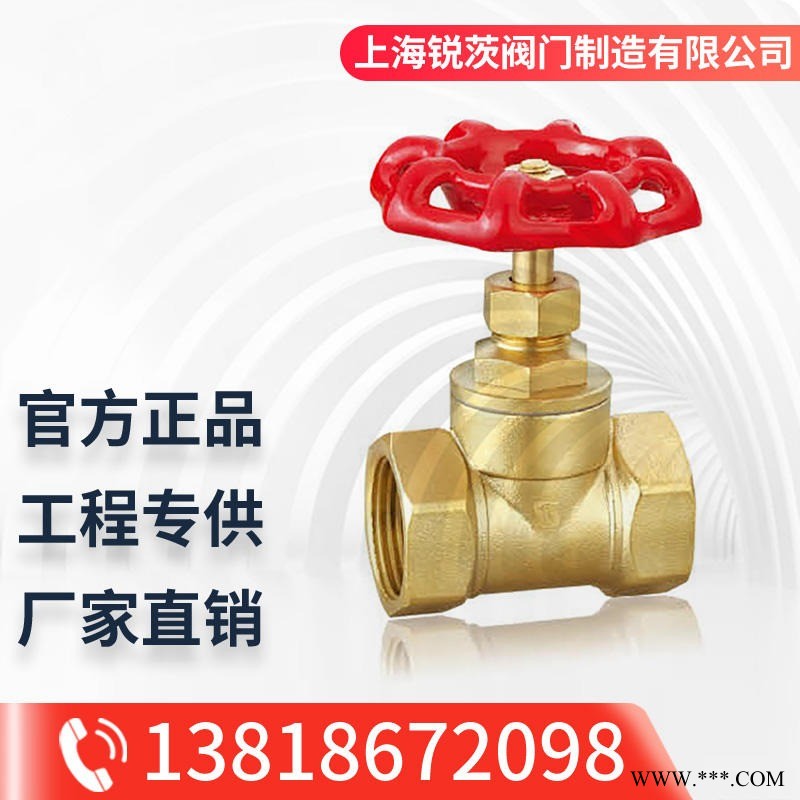

J11W-16T黄铜内螺纹截止阀是一种接通或切断管路的闭路阀门，它应用广，具有密封面无摩擦，开启高度小，单面密封，节省材料，便于维修等特点。用于管道及高炉软水的铜阀门，稳定了腐蚀和不安全因素。
技术参数：
产品型号：J11W-16T
公称压力：1.6MPa
工作介质：水、气、油
工作温度：-20℃≤t≤150℃
管螺纹符合标准
主要外形及连接尺寸：
DN | SIZE | L | B | H | D |
8 | 1/4 | 40 | 10.5 | 61 | 45 |
10 | 3/8 | 40 | 10.5 | 61 | 45 |
15 | 1/2 | 46 | 17 | 72.5 | 60 |
20 | 3/4 | 54 | 17 | 72.5 | 60 |
25 | 1 | 67 | 22 | 86 | 72 |
32 | 11/4 | 77 | 27 | 97 | 80 |
40 | 11/2 | 83 | 34 | 116.5 | 100 |
50 | 2 | 104 | 43 | 132.5 | 110 |
65 | 21/2 | 170.5 | 65 | 197 | 178 |
80 | 3 | 245 | 80 | 277 | 200 |
100 | 4 | 270.5 | 100 | 316 | 240 |
