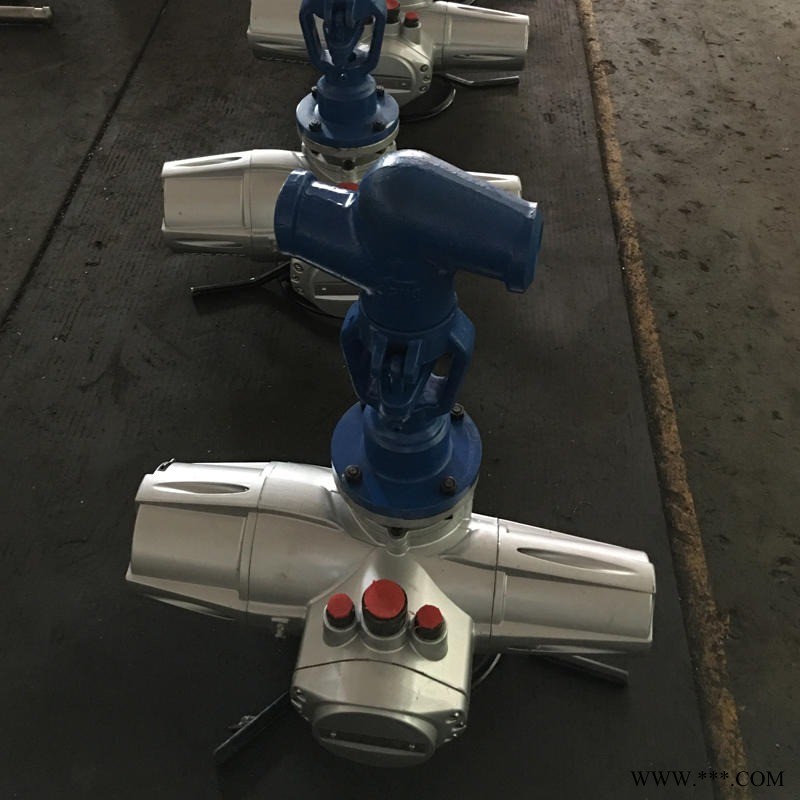

J961Y电动焊接截止阀产品说明：
J961Y电动焊接截止阀(铸钢焊接截止阀)具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与维修方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。
J961Y电动焊接截止阀产品用途：
焊接连接的截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
J961Y电动焊接截止阀产品主要性能参数：
产品型号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度（℃） | 适用介质 |
壳体强度 | 密封 | P54 | P55 | P57 |
J961Y/H-100 | 10 | 15 | 11 | / | / | / | ≤450(425) | 水、蒸汽、油品 |
J961Y/H-200 | 20 | 30 | 22 | / | / | / |
J961Y/H-250 | 25 | 38 | 28 | / | / | / |
J961Y/H-320 | 32 | 48 | 36 | / | / | / |
J61Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J61Y-P54140V | / | 38 | 17.5 | 14 | / | / |
J61Y-P54170V | / | 53 | 21.3 | 17 | / | / |
J61Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 |
J61Y-P55140V | / | 48 | 17.5 | / | 14 | / |
J61Y-P55170V | / | 53 | 21.3 | / | 17 | / |
J61Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 |
J61Y-P57140V | / | 55 | 17.5 | / | / | 14 |
J61Y-P57170V | / | 60 | 21.3 | / | / | 17 |
J961Y电动焊接截止阀产品主要零件材料：
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型
J961H型 | 25
WCB | 25
WCB | 铬不锈钢
铬钼铝钢氮化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢
铬钼钢 |
J61Y型
J961Y型 | 25
WCB | 25
WCB | 铬不锈钢
铬钼铝钢氮化 | 25 | 硬质合金 |
J61Y-P54型
J961Y-P54型 | 12Cr1MoV
WC6 | 12Cr1MoV
WC6 | 20Cr1Mo1VA
38CrMoA1A | 12Cr1MoV | 硬质合金 |
J61Y-P55型
J961Y-P55型 | 12Cr1MoV
WC6 | 12Cr1MoV
WC6 | 20Cr1Mo1VA
38CrMoA1A | 12Cr1MoV | 硬质合金 |
J61Y-P57型
J961Y-P57型 | 12Cr1MoV
WC9 | 12Cr1MoV
WC9 | 20Cr1Mo1VA
25Cr2MoVA | 12Cr1MoV | 硬质合金 |
J961Y电动焊接截止阀产品主要外形尺寸和连接尺寸：
公称通径 | 主要外形尺寸和连接尺寸(mm) |
L | D1 | D2 | D3 | α | H |
J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V |
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278
|
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 J961Y电动焊接截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 J961Y电动焊接截止阀法兰，伸缩节及 J961Y电动焊接截止阀连接螺栓，并根据用户需要提供 J961Y电动焊接截止阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
