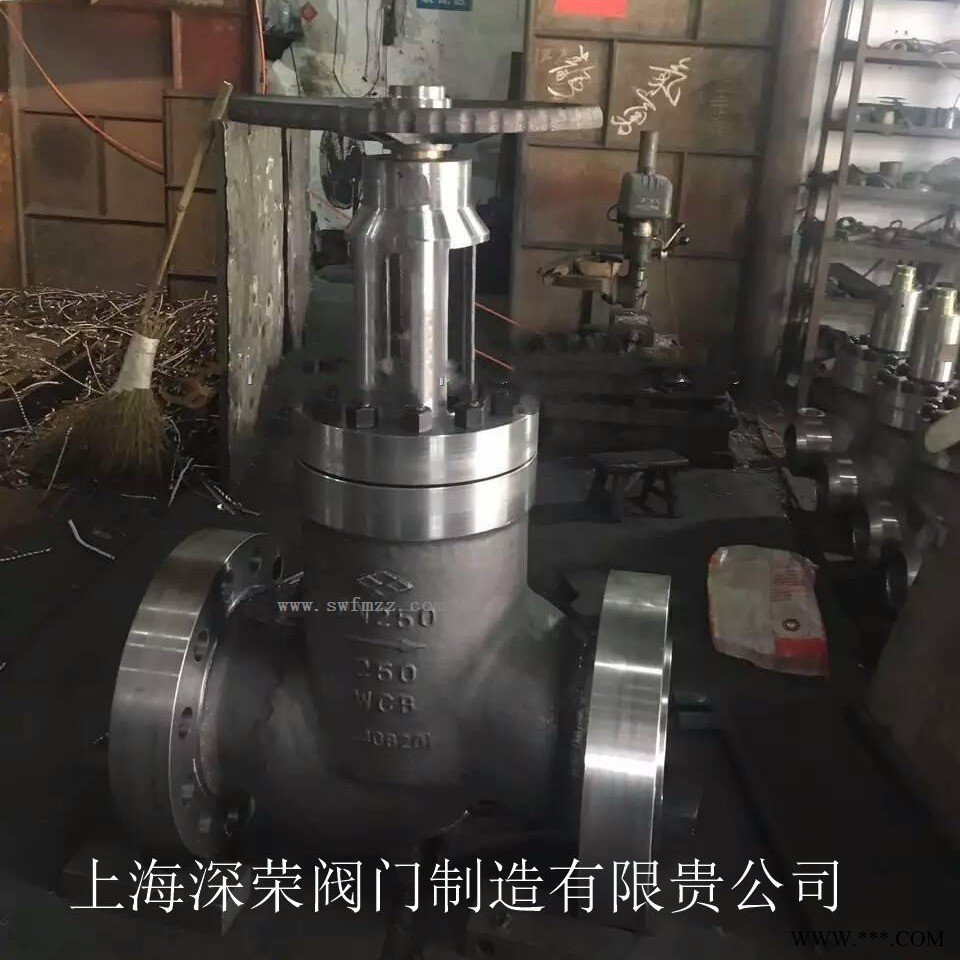

上海深荣超高压不锈钢截止阀高压截止阀可非标定制各种材质|目前最新的【供应专区】

品牌 :	上海深荣	型号 :	超高压不锈钢截止阀
连接形式 :	法兰	材质 :	碳钢
公称通径 :	DN200	适用介质 :	水
压力环境 :	常压	工作温度 :	常温
标准 :	国标	外形 :	中型
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	执行器	形态 :	角式
类型(通道位置) :	直动式	加工定制 :	是
类型 :	油罐阻火器	测量范围 :	DN100
用途 :	截止	阀瓣开启高度 :	全启式安全阀
结构形式 :	固定球球阀	种类 :	浮球式
密封形式 :	软密封型	主体材料 :	铸铁
作用对象 :	水	口径 :	DN200
原理 :	真空过滤	样式 :	针式
适用对象 :	空气	滤料类型 :	活性炭
过滤器类型 :	袋式	主体材质 :	不锈钢

超高压不锈钢截止阀工作原理
截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
　　截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
　　截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
超高压不锈钢截止阀的分类
　　1.根据截止阀的通道方向，分为：
　　1）直通式截止阀
　　2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
　　3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
　　4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
　　2.根据截止阀阀杆上螺纹的位置可分：
　　1）上螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。
　　2）下螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。

执行标准 Administer Standard

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection And Test
GB122235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.5-0.7

主要零件材料及性能 Main Part Materials and Property

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度℃ Working Temperature	适用介质Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Ptoducts
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	类Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	类Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	类Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≤200	类Acetic acid

规格主要尺寸和重量 Size Main Dimensions and Weight （mm kg）

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-14	198	120	4.9
	15	130	95	65	45	14	4-14	218	120	5.3
	20	150	105	75	55	14	4-14	258	140	7.0
	25	160	115	85	65	14	4-14	275	160	7.4
	32	180	135	100	78	16	4-18	280	180	8.3
	40	200	145	110	85	16	4-18	330	200	12.6
	50	230	160	125	100	16	4-18	350	240	14
	65	290	180	145	120	18	4-18	400	280	22.7
	80	310	195	160	135	20	8-18	355	280	29
	100	350	215	180	155	20	8-18	415	320	32.8
	125	400	245	210	185	22	8-18	460	360	79.5
	150	480	280	240	210	24	8-23	510	400	93
	200	600	335	295	265	26	12-23	710	400	179
	250	622	405	355	320	30	12-25	786	450	441
	300	698	460	410	375	30	12-25	925	500	646

规格主要尺寸和重量 Size Main Dimensions and Weight （mm kg）

2.5MPa	DN	L	D	D1	D2	b	n-φd	H	Do	重量 Weight
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	16	4-14	198	120	4.9
	15	130	95	65	45	16	4-14	218	120	5.3
	20	150	105	75	55	16	4-14	258	140	7.0
	25	160	115	85	65	16	4-14	275	160	7.4
	32	180	135	100	78	18	4-18	280	180	8.3
	40	200	145	110	85	18	4-18	330	200	12.6
	50	230	160	125	100	20	8-18	350	240	16
	65	290	180	145	120	22	8-18	400	280	25
	80	310	195	160	135	22	8-23	355	280	30
	100	350	230	190	160	24	8-25	415	320	34.8
	125	400	270	220	188	28	8-25	460	360	89.5
	150	480	300	250	218	30	12-25	510	400	99
	200	600	360	310	278	34	12-25	710	400	181
	250	622	425	370	332	36	12-30	786	450	445
	300	698	485	430	390	40	16-30	925	500	651

规格主要尺寸和重量 Size Main Dimensions and Weight （mm kg）

4.0MPa	DN	L	D	D₁	D₂	b	n-φd	H	D₀	重量Weight
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	20	150	105	75	51	16	4-14	275	140	7
	25	160	115	85	58	16	4-14	285	160	9
	32	180	135	100	66	18	4-18	302	180	12
	40	200	145	110	76	18	4-18	355	200	17
	50	230	160	125	88	20	4-18	373	240	24
	65	290	180	145	110	22	8-18	408	280	33
	80	310	195	160	121	22	8-18	436	320	44
	100	350	230	190	150	24	8-23	480	360	60
	125	400	270	220	176	28	8-25	588	400	90
	150	480	300	250	204	30	8-25	611	400	100
	200	533	375	320	260	38	12-30	720	400	190
6.4MPa	20	190	125	90	51	20	4-18	228	160	13
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	25	210	135	100	58	22	4-18	275	180	15
	32	230	150	110	66	24	4-23	325	200	19
	40	260	165	125	76	24	4-23	360	240	25
	50	300	175	135	88	26	4-23	410	280	35
	65	340	200	160	110	28	8-23	450	320	48
	80	380	210	170	121	30	8-23	485	360	56
	100	430	250	200	150	32	8-25	537	400	125
	125	500	295	240	176	36	8-30	631	400	130
	150	550	340	280	204	38	8-34	646	450	160
	200	650	405	345	260	44	12-34	813	500	285
10.0MPa	10	170	100	70	35	20	4-14	198	120	6
凹凸法兰 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I	15	170	105	75	40	20	4-14	202	140	11
	20	190	125	90	51	22	4-18	228	160	13
	25	210	135	100	58	24	4-18	250	180	14
	32	230	150	110	66	24	4-23	326	220	16
	40	260	165	125	76	26	4-23	359	240	30
	50	300	195	145	88	28	4-25	414	280	50
	65	340	220	170	110	32	8-25	434	320	65
	80	380	230	180	121	34	8-25	547	400	100
	100	430	265	210	150	38	8-30	621	450	116
	125	500	310	250	176	42	8-34	732	450	150
	150	550	350	290	204	46	12-34	840	500	300
	200	650	430	360	260	54	12-41	925	550	600
16.0	15	170	110	75	40	24	4-18	148	140	12
环槽法兰 RTJ J41H J41Y J41W 160 160P 160R 160I	20	190	130	90	51	26	4-23	156	160	15
	25	210	140	100	58	28	4-23	175	180	17
	32	230	165	115	66	30	4-25	200	200	21
	40	260	175	125	76	32	4-27	231	240	31
	50	300	215	165	88	36	8-25	262	250	53
	65	340	245	190	110	44	8-30	303	320	70
	80	380	260	205	121	46	8-30	341	400	100
	100	430	300	240	150	48	8-34	485	450	120

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径超高压不锈钢截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供超高压不锈钢截止阀法兰，伸缩节及超高压不锈钢截止阀连接螺栓，并根据用户需要提供超高压不锈钢截止阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
