| 品牌 : | 中特 | 型号 : | WJ41H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | 50-2000 |
| 适用介质 : | 水,空气 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 类型(通道位置) : | 直通式 | 标准 : | 国标 |

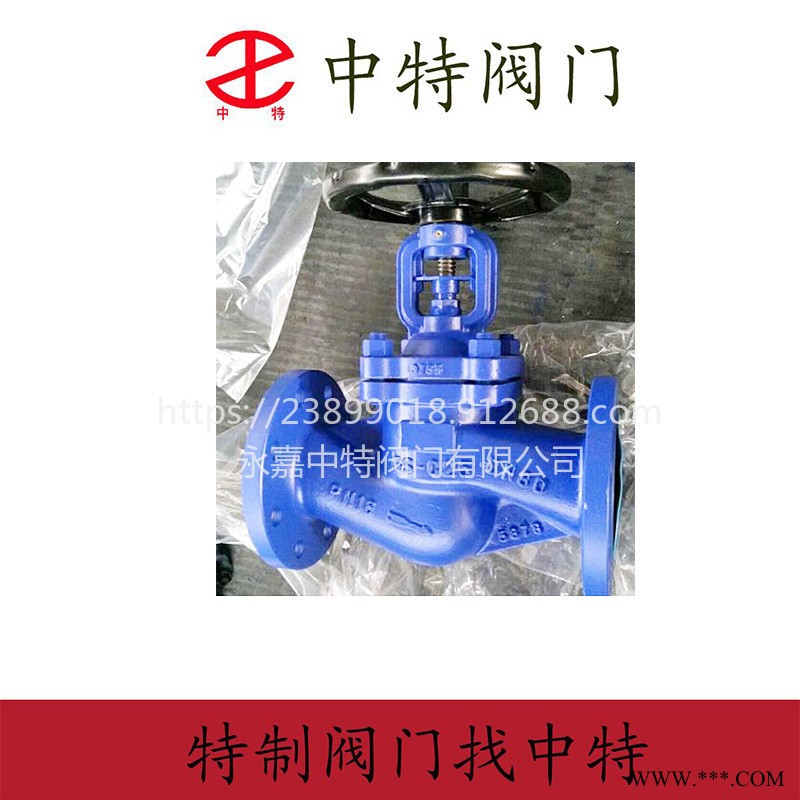

WJ41H波纹管截止阀概述：
波纹管截止阀是指安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽 理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
WJ41H波纹管截止阀工作原理：
蒸汽波纹管截止阀引进国外先进技术，采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，在高温情况下，阀杆不与介质接触，保证阀杆的零泄漏。
波纹管截止阀产品特点
产品结构合理、密封可靠
密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
阀芯可根据需要做承切断型和调节型
波纹管截止阀执行标准
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927
波纹管截止阀性能参数
型号 | WJ41H-16C | WJ41H-25C | WJ41W-16P | WJ41W-25P | |
工作压力（MPa） | 1.6 | 2.5 | 1.6 | 2.5 | |
适用温度（℃） | ≤425 | ≤150（保温夹套） | |||
适用介质 | 无腐蚀性介质 | 腐蚀性介质 | |||
材料 | 阀体、阀盖、闸板 | 碳素钢 | 铬镍钛不锈钢 | ||
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | |||
密封面 | 铬不锈钢或碳钢堆焊硬质合金 | 铬镍钛不锈钢 | |||
填料 | 柔性石墨或夹不锈钢丝柔性石墨 | 柔性石墨或夹不锈钢丝柔性石墨 | |||
波纹管 | 奥氏体不锈钢 | 奥氏体不锈钢 | |||
