| 品牌 : | 中特 | 型号 : | WJ45HY |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 直通式 |

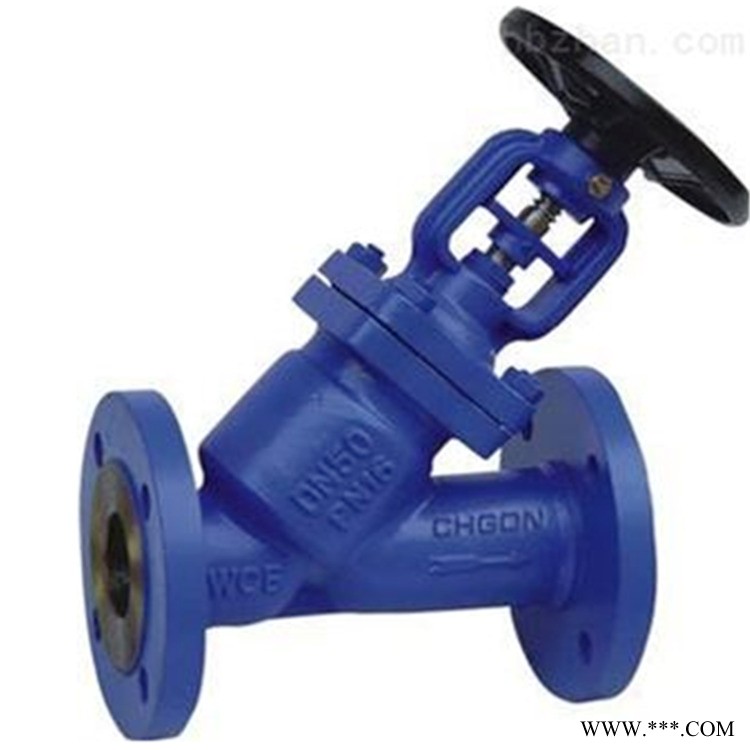

WJ45HY型直流式波纹管截止阀采用进口柔软、耐蚀、耐温金属波纹管密封技术制造，高性能耐磨损的弹性金属波纹管密封伸缩寿特别命长。Y型波纹管截止阀WJ45H采用德国先进技术标准生产制造，其关键部件金属波纹管，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。波纹管阀门完全消除了普通截止阀阀杆填料密封老化快易泄露的缺点，增加生产设备安全性。
特点：
1、WJ45HY型直流式波纹管截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好,密封面间磨擦力小，使用寿命更长；
3、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
5、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
6、工作行程小，启闭时间短。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。zui适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
技术参数：
热油系统、蒸汽系统、冷热水系统。
适用温度：-20℃－350℃；
公称压力：PN1.6~4.0Mpa；
公称通径：DN15-300mm
主要材质：WCB、CF8M、CF3M；
适用介质： 、气体、氨、热水、电站等。
零件材料：
序号 | 名称 | 材质 |
1 | 阀体 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 | 阀瓣 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
3 | 轴销 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
4 | 阀杆 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
5 | 波纹管组件 | 1Cr18Ni9Ti、304、316、304L、316L |
6 | 垫片 | 柔性石墨+不锈钢、PTFE |
7 | 阀盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 | 双头螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
9 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
10 | 填料 | 柔性石墨 |
11 | 填料压盖 | WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 | 阀杆螺母 | 铜合金 |
