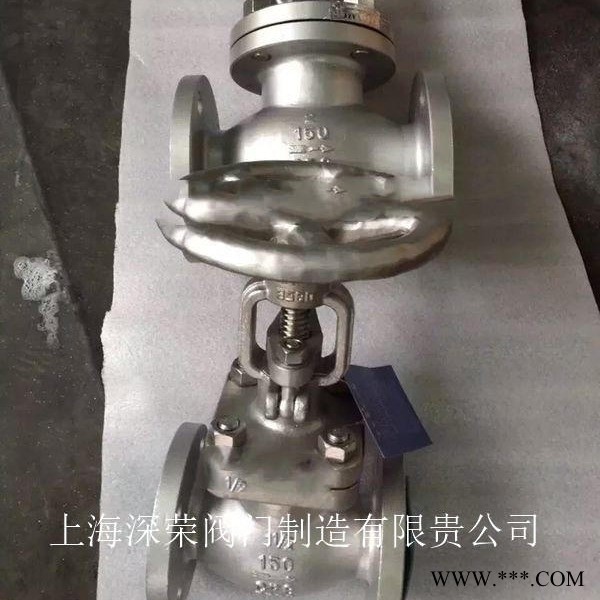

上海深荣 J41H-16C美标不锈钢截止阀手动截止阀可非标定制各种材质|目前最新的【供应专区】

品牌 :	上海深荣	型号 :	J41W
连接形式 :	法兰	材质 :	碳钢
公称通径 :	DN200	适用介质 :	水
压力环境 :	常压	工作温度 :	常温
标准 :	国标	外形 :	中型
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	执行器	形态 :	角式
类型(通道位置) :	直动式	加工定制 :	是
类型 :	油罐阻火器	测量范围 :	DN100
用途 :	截止	阀瓣开启高度 :	全启式安全阀
结构形式 :	固定球球阀	种类 :	浮球式
密封形式 :	软密封型	主体材料 :	铸铁
作用对象 :	水	口径 :	DN200
原理 :	真空过滤	样式 :	针式
适用对象 :	空气	滤料类型 :	活性炭
过滤器类型 :	袋式	主体材质 :	不锈钢

美标不锈钢截止阀概述：

美标截止阀按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀，主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准，美标截止阀在管路中主要用来做切断、分配和改变介质的流动方向。

美标不锈钢截止阀产品优点：

1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用，球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

标准

设计与制造 Design and Manufacture	结构长度 Face to face/ End to end	法兰尺寸 Flange Dimension	对焊连接尺寸Butt welding dimension	压力-温度 Pressure Temperature Lating	试验-检验Inspection and Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

美标截止阀压力试验

公称压力PN(Lb) NominalPressure	强度试验 Shell Test		气密封试验 Air Seal Test		气密封试验 Air Seal Test
公称压力PN(Lb) NominalPressure	Mpa	Lbf/in2	Mpa	Lbf/in2	Mpa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

美标截止阀主要零件材料及性能

体、盖	阀杆	密封面	垫片（环）	填料	工作温度	适用介质
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

美标截止阀主要尺寸和重量

DN		美标截止阀150Lb凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

DN		美标截止阀300Lb凸面法兰（RF) 主要尺寸Dimensions（mm）								重量 Weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

DN		美标截止阀600Lb凸面法兰（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径J41H-16C美标不锈钢截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供J41H-16C美标不锈钢截止阀法兰，伸缩节及J41H-16C美标不锈钢截止阀连接螺栓，并根据用户需要提供JJ41H-16C美标不锈钢截止阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
