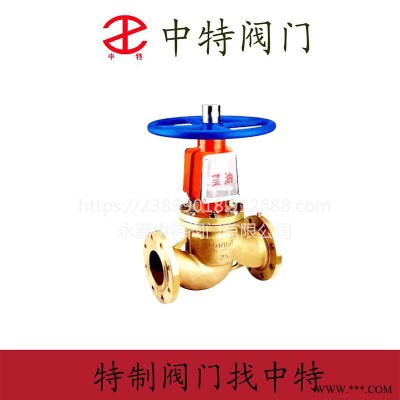

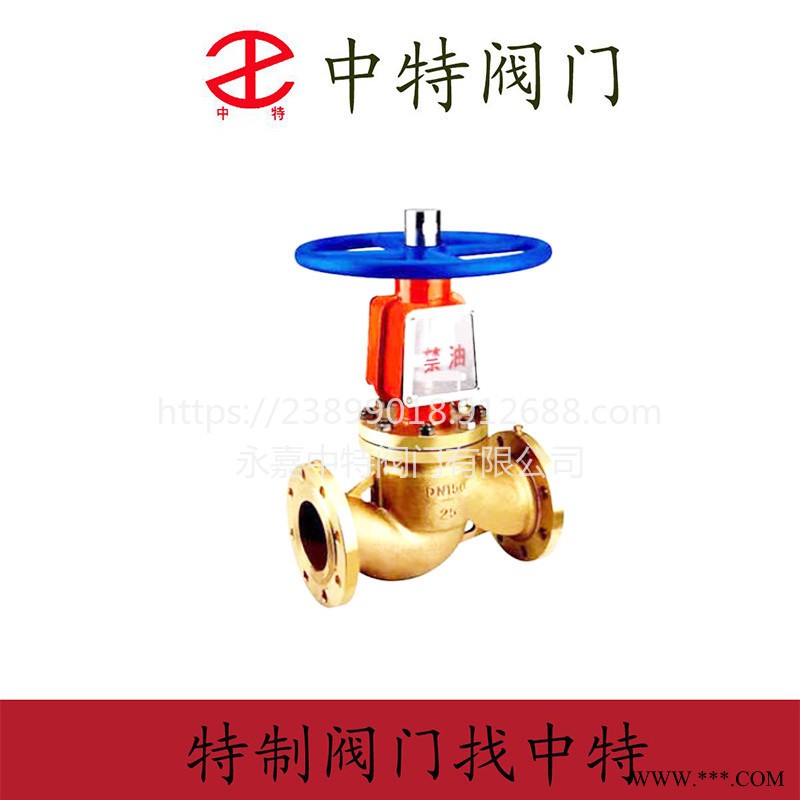

JY41W-16T-法兰式氧气截止阀 中特法兰式氧气截止阀

一、法兰式氧气截止阀的制作方法

 本实用新型揭示了一种氧气截止阀，包括执行机构、阀体、阀盖、支架、阀杆、主阀瓣；所述阀体与阀盖连接，阀盖与支架连接；所述阀杆的一端连接执行机构，另一端连接主阀瓣；所述阀体内设有气体通道，一侧为入口通道，另一侧为出口通道，截止阀闭合时，主阀瓣设置于入口通道与出口通道之间；所述入口通道与出口通道之间设有一通孔，所述主阀瓣的一端设有导向杆，导向杆穿过该通孔。本实用新型提出的氧气截止阀，通过在阀瓣下方设置导向杆，使导向杆在设定的通孔内上下活动，可避免阀瓣、阀杆受压晃动，起到稳固阀门的作用。此外，本实用新型截止阀的阀瓣还可以设置一个或多个连接阀前阀后气体流道，可减少阀前阀后的压差，快速启闭阀门。
二、法兰式氧气截止阀的特点：
氧气截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点：
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。

 三、不锈钢氧气截止阀安装方式：
①截止阀的安装及安装人员必须严格遵守有关规定，严禁与油类接触
②截止阀的安装位置推荐阀杆垂直向上
③截止阀安装时，必须使阀体介质流向箭头标志与使介质的流向*。
③截止阀的安装不能影响阀的密封性，法兰垫片宜采用聚四氟乙烯或聚四氟乙烯金属缠绕式垫片。
④截止阀不能安装在靠近明火和油污的使用点上，并应设在不产生火花的保护外罩内。
⑤截止阀安装时应有良好的接地装置，法兰端导电螺栓孔要有良好接地，以防静电。
⑥对安装大口径的截止阀及管道应给予足够的支撑。
四、氧气截止阀基本操作：
①氧气截止阀操作人员所用的工具、工作服、手套等用品及阀门的零部件严禁沾染油脂。
②开关氧气截止阀应缓慢进行，手动操作时，操作人员应站在阀的侧面，禁止将截止阀作为调节阀使用用和操作。
