产品简介

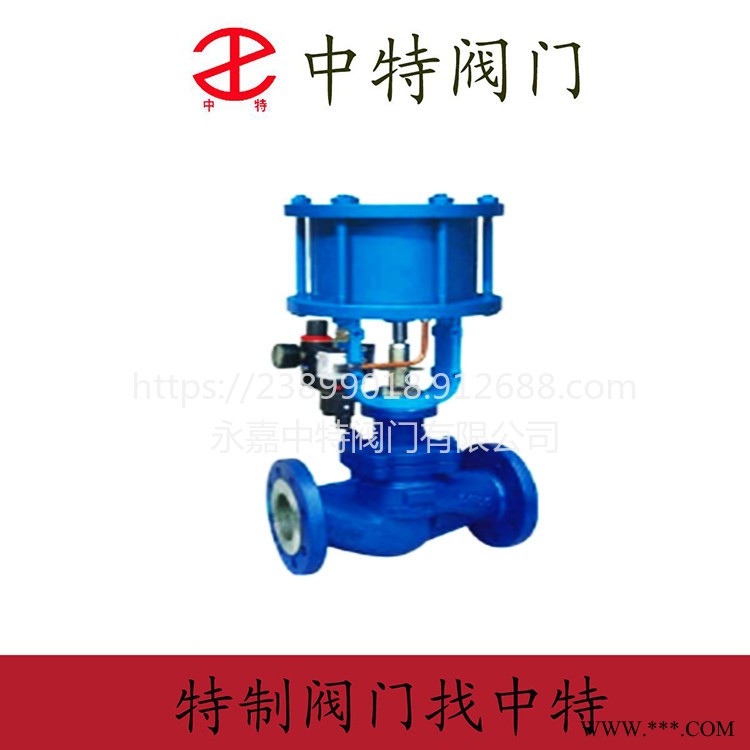

J641H气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体(阀瓣)与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命

详细介绍

主要用途
J641H气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命
应用规范

结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Slite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
主要零件材料及主要用途

优点

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：

1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

截止阀的结构形式：

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是 常见的结构，但其流体的阻力 。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

性能规范

本阀门使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置

结构说明

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到 高点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.

零件材料

编辑

相关参数

铸钢螺栓阀盖闸阀在设计和制造上都以实现 长的使用寿命和可靠性为目标。

旋启式螺栓 - 使得维护和填料更换更加简便易行。

填料函 - 可配置备选灯笼环和润滑油注射器。

阀盖连接 - ANSI压力等级不同，连接也有所不同。

阀座环 - 分离式重型、全流道(全端口)环，易于维护。

阀体 - 全流道(全端口)，重型阀体，符合API 600标准的壁厚， 限度延长使用寿命。可配置用于旁路阀或排泄阀的轮毂。

手轮 - 易于操作的大手轮。也可配置齿轮操作机构，马达执行机构或缸体执行机构，以满足更高的应用环境要求。

压盖 - 两件式压盖/压盖法兰，自行对准调节，防止由于压盖翘起而造成阀杆损坏。

阀杆 - 经过精密机加工的阀杆具有后座结构。

后座 - 经过精密加工的阀盖阀杆衬套实现后座阀杆密封。

阀瓣 - 坚固耐用的阀瓣，可提供塞型，球型或V形端口结构的阀瓣。

连接端口 - 根据管道特点选择法兰或对焊连接端口。

材料范围

标准阀体 阀盖材料包括9个等级的碳钢，低合金钢和不锈钢。对于特殊应用，可以提供其它等级的合金钢和不锈钢。可提供完整系列的阀内件材料以满足各种应用环境。可提供备选填料和垫圈材料，以满足各种应用环境。

易于操作 螺纹阀座环易于接近进行维修或更换。大多数阀门上的填料旋启式螺栓简化了填料的更换。所有螺栓阀盖结构使得拆卸更加迅速。

执行机构的适应性 - 所有阀门都可配置手轮，齿轮操作机构，电动马达执行机构，或者气动或液动缸体执行机构。

更长的使用寿命 坚固耐用的结构确保多年稳定可靠的使用。两件式填料压盖防止压盖翘起和阀杆损坏。

塞型阀瓣 前能够提供的 简单， 经济的阀瓣类型。所有通径阀门的这种阀瓣是通过阀杆引导的。这类阀瓣具有不同的角度面对阀座，因此具有线接触作用，从而实现zui大限度的密封。适用于现场维修的 简单的阀瓣类型。
