| 品牌 : | 中特 | 型号 : | J44HYW |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 角式 |
| 类型(通道位置) : | 直通式 |

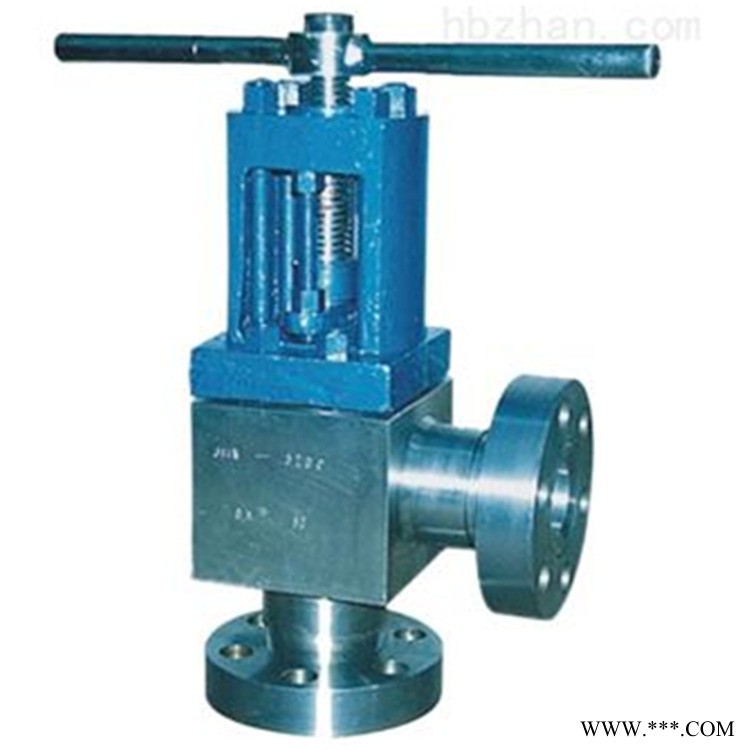

J44HYW高压角式截止阀
产品概述：
高温高压截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
保温截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
J44HYW高压角式截止阀结构特点:
1、阀瓣没有通孔介质从阀瓣流入阀门中腔使阀瓣所受介质平衡，启闭力矩小。
2、升降式阀杆结构，开启轻便，密封性好。
3、采用F-4复合橡胶密封圈，密封性好，且耐酸碱腐蚀
4、制造验收标准，JB。
产品应用：
主要用于介质工作压力较高而口径不大的场合。截止阀的主要启闭件是阀瓣和阀座，阀瓣沿阀座中心线移动，改变阀瓣和阀座之间的距离，既可改变通道截面积，从而控制和截断流量。为防止渗漏，阀瓣与阀座接触面均经研磨配合。截止阀的特点是操作可靠，关闭严密，易于调节或截断流量，开启高度小（一般为喉座直径的1/4）。但结构复杂，价格较贵，流体阻力大，启闭缓慢。
角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
主要零部件材料：
零件 | 材料 | |
JL446Y220/320C | JL446W220/320R | |
阀体 | 优质碳钢 | 316L.Mod |
阀瓣 | 铬不锈钢 | 316L.Mod |
下阀杆 | 铬不锈钢 | 316L.Mod |
填料箱 | 优质碳钢 | 316L.Mod |
“0”型圈 | F-4复合胶圈 | F-4复合胶圈 |
性能规范：
型号 | 公称压力(Mpa) | 试验压力（(Mpa) | 工作温度 | 适用介质 | |
密封 | 强度 | ||||
J/L46Y-220/320C | 22 | 24.2 | 32 | ≤210℃ | 氮氢氨 |
32 | 35.2 | 48 | |||
J/L46W-220/320R | 22 | 24.2 | 33 | ≤210℃ | 尿素.jia胺液 |
32 | 35.2 | 48 | |||
