| 品牌 : | 良工阀门 | 型号 : | J741XW |
| 连接形式 : | 法兰、焊接、螺纹、对夹、卡套、快装 | 材质 : | 铸铁、铸钢、不锈钢等 |
| 公称通径 : | DN20-200（mm） | 适用介质 : | 水、蒸汽、 油品等 |
| 压力环境 : | 1.6～2.5MPa | 工作温度 : | 常温 |
| 标准 : | 国标，美标，日标，德标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动、电动、气动 |
| 零部件及配件 : | 阀体 | 形态 : | 直通式 角式、直流式 |
| 类型(通道位置) : | 直通式 | 3C阀门类别 : | 工业 |
| 建议零售价 : | ¥88.00 |

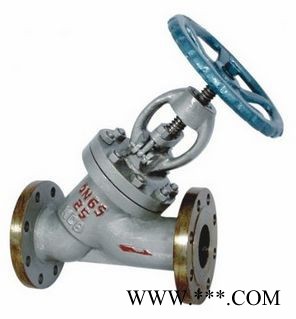

J45H直流式截止阀厂家，J45H直流式截止阀型号
J45H直流式截止阀参数，J45H直流式截止阀价格,规格按客户要求可定制
型号：J45H 口径：DN20-200mm 压力：1.62.5MPa 材质：铸铁、铸钢、不锈钢等 、
截止阀也叫截门，是使用 广泛的一种阀门！它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小。比较耐用。开启高度不大。制造容易。维修方便。不仅适用于中低压，也适用于高压。直流式截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
直流式截止阀概述：
J45H直流式截止阀主要技术参数：
型号 | 公称压力MPa | 1.6 | |
J45H-16 | 试验压力MPa | 壳体 | 2.4 |
密封 | 1.6 | ||
工作温度 | -30180 | ||
使用介质 | 水 | ||
J45H直流式截止阀主要零件材料：
型号 | 阀杆、阀盖 | 灰铸铁 | 灰铸铜 |
J45H-16 | 阀杆、阀瓣 | 碳钢 | |
阀杆螺母 | 铜 | ||
填料 | 石墨石棉盘根 | ||
J45H直流式截止阀主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）：
口径 | 尺 寸(mm) | ||||
L | D | H | H1 | D0 | |
20 | 150 | 105 | 195 | 215 | 90 |
25 | 160 | 115 | 265 | 290 | 100 |
32 | 180 | 135 | 290 | 320 | 120 |
40 | 200 | 145 | 315 | 355 | 140 |
50 | 230 | 160 | 325 | 365 | 160 |
65 | 290 | 180 | 350 | 385 | 180 |
80 | 310 | 195 | 445 | 510 | 220 |
100 | 350 | 215 | 460 | 540 | 240 |
125 | 400 | 245 | 530 | 615 | 280 |
150 | 480 | 280 | 600 | 685 | 320 |
200 | 600 | 335 | - | - | - |
