| 品牌 : | MJV/闽嘉阀 | 型号 : | DKJ41H不锈钢真空隔离截止阀 手动真空截止阀 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 订货号 : | 100（mm） | 加工定制 : | 是 |
| 货号 : | 400 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 25 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |

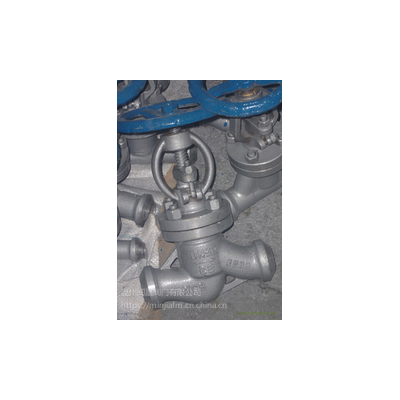

主要结构特点及用途
NKJ61H真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
NKJ61H真空截止阀密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
NKJ61H真空截止阀 结构简单、紧凑、检修方便，使用寿命长。
NKJ61H真空截止阀阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
NKJ61H真空截止阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
NKJ61H真空截止阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
结构型式
Valve ctrucure type
产品类型 |
壳体强度试验/MPa |
上密封试验/MPa |
密封试验/MPa |
适用介质 |
适用温度/℃ |
NKJ61H-40 |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤425 |
NKJ61H-64 |
96 |
7.O |
7.O |
||
NKJ61H-100 |
15.O |
11.0 |
11.O |
||
NKJ61Y-40l |
6.O |
4.4 |
4.4 |
水、蒸汽、空气 |
≤550 |
NKJ61Y-64l |
9.6 |
7.0 |
7.O |
||
NKJ61Y-1OOI |
15.O |
11.O |
11.O |
主要零件材料
Material for Main Parts
零件名称 |
阀体、阀盖Body Bonnet |
阀杆 |
阀瓣Disc |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
NKJ61H-C型 |
25或WCB |
铬不锈钢 |
铬不锈钢 |
H：合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
NKJ61Y-l型 |
铬钼钢 |
20CrlM01vA 或38CrMoAlA |
12CrlMo 1VA |
Y：硬质合金 |
铬钼钢 |
