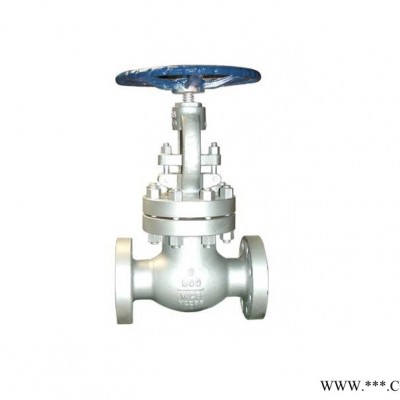

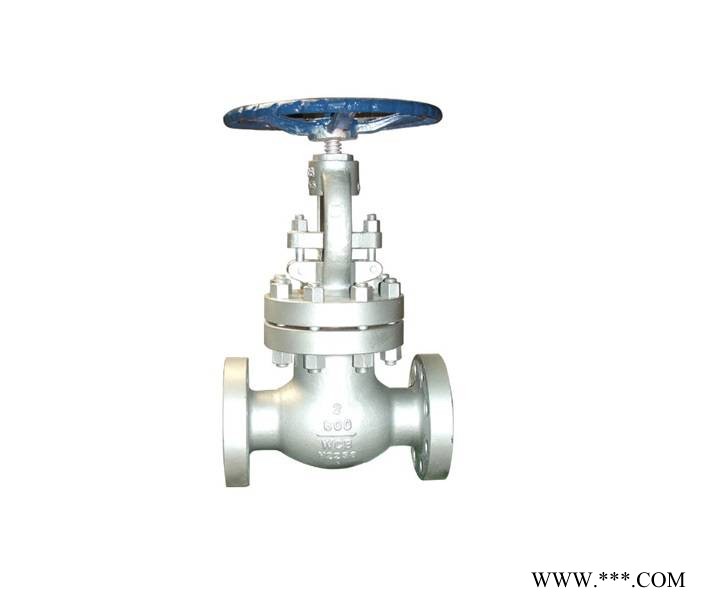

| 产品特性 : | 美标截止阀 | 品牌 : | 梅隆 |
| 型号 : | J541W-150/300/400/600/800/900/1500/2500(LB) | 连接形式 : | 法兰 |
| 材质 : | 锻钢/铸钢/不锈钢 | 公称通径 : | DN15-800 |
| 3C阀门类别 : | 工业 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标/美标/德标/日标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动/正齿轮/伞齿轮/气动/液动/电动 |
| 零部件及配件 : | 执行器 | 形态 : | 截止 |
| 类型(通道位置) : | 直通式 | 规格 : | DN15-800 |
| J541W : | 美标截止阀 | 磅级截止阀 : | API截止阀 |
| ANSI截止阀 : | 法兰截止阀 | 钢制截止阀 : | 锥齿轮截止阀 |
| 伞齿轮截止阀 : | Globe Valve |
美标磅级截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
通用型号
| J41H-150LB | J41H-300LB | J41H-400LB | J41H-600LB | J41H-800LB | J41H-900LB | J41H-1500LB |
| J41Y-150LB | J41Y-300LB | J41Y-400LB | J41Y-600LB | J41Y-800LB | J41Y-900LB | J41Y-1500LB |
| J41W-150LB | J41W-300LB | J41W-400LB | J41W-600LB | J41W-800LB | J41W-900LB | J41W-1500LB |
| J41F-150LB | J41F-300LB | J41F-400LB | J41F-600LB | |||
| 注：J/L+4：正齿轮，+5：伞齿轮，+6：气动，+7：液动，+9：电动； | ||||||
设计标准
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力-温度 |
试验-检验 |
ANSI B16.34 BS187 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
主要技术参数
| 公称压力（Lb） | 实验压力 | 工作温度（℃） | ||
|---|---|---|---|---|
| 强度（水）（Mpa） | 密封（水）空气 | 低压密封空气（Mpa） | ||
| 150 | 3.0 | 2.2 | 0.6 | 350 |
| 300 | 7.5 | 5.5 | 0.6 | |
| 600 | 15.0 | 11.0 | 0.6 | |
| 900 | 22.5 | 16.5 | 0.6 | |
| 1500 | 30.0 | 22.0 | 0.6 | |
结构特点
1、产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
2、阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
3、关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
4、阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。
