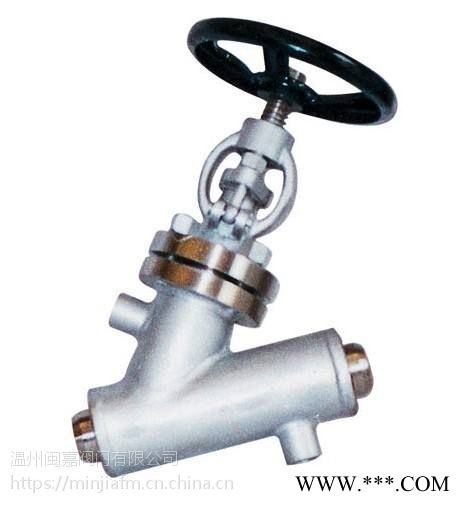

不锈钢截止阀 BJ41H/W不锈钢保温夹套截止阀

夹套保温截止阀

夹套保温截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门"三化给"曾规定，截止阀的流向，一律采用自上而下。

夹套保温截止阀开启时，阀瓣的开启高度，为公称直径的25%~30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

以下优点：

结构简单，制造和维修比较方便。

工作行程小，启闭时间短。

密封性好，密封面间磨擦力小，寿命较长。

以下缺点：

流体阻力大，开启和关闭时所需力较大。

不适用于带颗粒、粘度较大、易结焦的介质。

调节性能较差。

夹套保温截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

夹套保温截止阀的安装与维护应注意以下事项：

手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。

手轮、手柄及伟动机构，不允许作起吊用。

介质的流向应与阀体所示箭头方向一致。

液化气截止阀，也叫截门，是使用 广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。 液化气截止阀只许介质单向流动，安装时有方向性。它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。

夹套截止阀分为三类:直通式、直角式及直流式斜截止阀。

夹套截止阀开启时，阀瓣的开启高度，为公称直径的25%~30%时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
