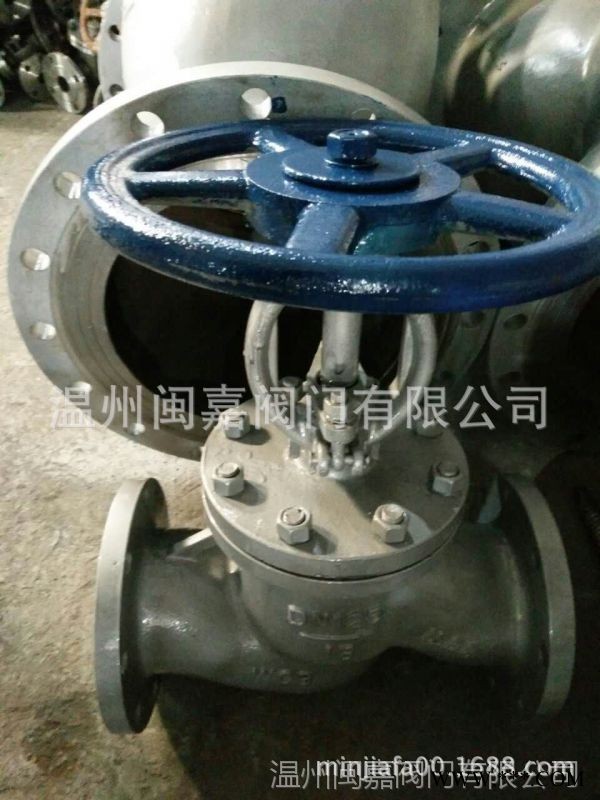

闽嘉阀门供应J41H-16C带轴承大口径截止阀 带轴承截止阀

J41H-16C带轴承大口径截止阀撞击式截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。撞击式截止阀只适用于全开和全关，不允许作调节和节流。

撞击式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，撞击式截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，撞击式截止阀的流向，一律采用自上而下。撞击式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到，表示阀门已达全开位置。所以撞击式截止阀的全开位置，应由阀瓣的行程来决定。

J41H-16C带轴承大口径截止阀 撞击式截止阀的特点

1）结构比闸阀简单，制造与维修都较方便。
（2）密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
（3）启闭时，阀瓣行程小，因而撞击式截止阀高度比闸阀小，但结构长度比闸阀长。
（4）启闭力矩大、启闭较费力，启闭时间校长。
（5）流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
（6）介质流动方向
公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向 ；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，撞击式截止阀介质只能单方向流动，不能改变流动方向。
（7）全开时阀瓣经常受冲蚀。

J41H-16C带轴承大口径截止阀 撞击式截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。

撞击式截止阀的缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。

中华人民共和国电力行业标准 DL/T 531—94电站高温高压撞击式截止阀闸阀技术条件
Technical Specification of High Temperature High Pressure Globe Stop Valves ａnd Gate Valves for Power Station
电站高温高压撞击式截止阀闸阀技术条件

中华人民共和国电力工业部1994-03-18 批准1994-10-01 实施
J41H-16C带轴承大口径截止阀1 主题内容与适用范围
本标准规定了电站用高温、高压撞击式截止阀、闸阀的分类及产品的质量要求。本标准适用于公称压力pN为20、25、32MPa，工作温度等于或低于425℃；工作压力p为10、14、17MPa，工作温度为510、540、570℃；工作介质为水、蒸汽的撞击式截止阀、闸阀。
2 引用标准
JB 2765 阀门名词术语
JB 4018 电站阀门型号编制方法
ZBJ 98015 承压铸钢件技术条件
GB 12231 阀门铸钢件外观质量要求
JB 2633 锅炉锻件技术条件
GB 1176 铸造铜合金技术条件
GB 699 优质碳素结构钢技术条件
GB 3077 合金结构钢技术条件
GB 979 碳素钢铸件分类及技术条件
GB 4981 工业用阀门的压力试验
GB 6414 铸件尺寸公差
GB 1804 公差与配合未注公差尺寸的极限偏差
GB 3595 电站阀门制造技术条件
GB 5677 铸钢件射线照相及底片分类方法
GB 7233 铸钢件超声波探伤及质量评级方法
