| 产品特性 : | 波纹管 | 品牌 : | 上海远先 |
| 型号 : | WJ41W | 连接形式 : | 法兰 |
| 材质 : | 碳钢 | 公称通径 : | 50 |
| 3C阀门类别 : | 工业 | 适用介质 : | 蒸汽 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 直通式 | 规格 : | 齐全 |
上海远先阀门有限公司供应WJ41W德标波纹管截止阀蒸汽法兰截止阀，公司同时代理供应斯派莎克截止阀，阿姆斯壮截止阀，日立截止阀，KSB截止阀，台湾富山截止阀等等。

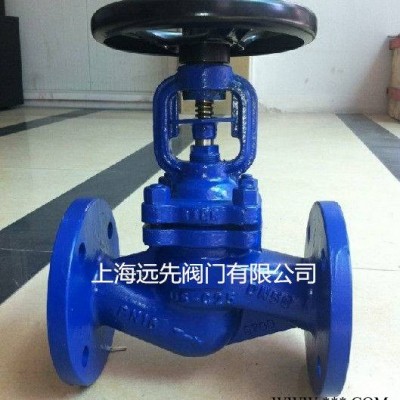

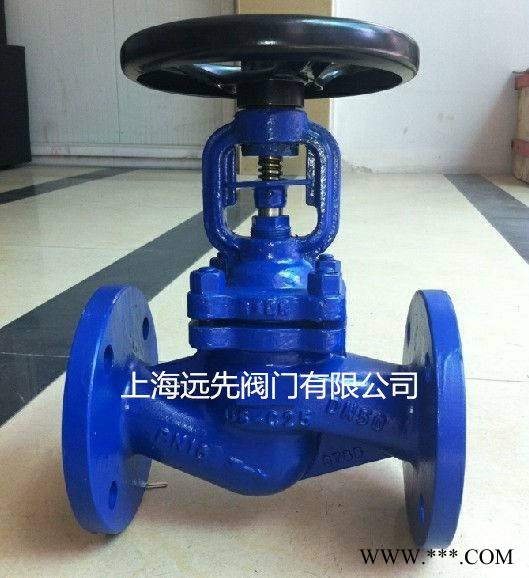

上海远先阀门有限公司生产的WJ41W德标波纹管截止阀介绍：
波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。适用于蒸汽、导热油、等介质的管路上。
结构特点：
1、 双层波纹管标准设计；
2、 散热型阀盖设计；
3、 储存润滑油装置设计；
4、 卡簧固定阀杆螺母设计；
5、产品结构合理、密封性能可靠、造型美观；
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
7、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
8、阀杆升降位置指示，更直观；
9、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
应用：
石油、化工、制药、化肥、电力等行业。
适用压力：
PN1.6~4.0Mpa
适用温度：
-20℃~350℃
| 截止阀性能及外型尺寸 | |||||||
| DN | L | H | W | 重量 | |||
| PN16 25 | PN40 | PN16 | PN25 | PN40 | |||
| 15 | 130 | 191 | 120 | 140 | 3.7 | 4.3 | 4.3 |
| 20 | 150 | 191 | 120 | 140 | 4.4 | 4.8 | 4.8 |
| 25 | 160 | 197 | 140 | 140 | 5.1 | 6.3 | 6.3 |
| 32 | 180 | 200 | 140 | 160 | 7.5 | 7.8 | 7.8 |
| 40 | 200 | 218 | 160 | 180 | 8.8 | 10.3 | 10.3 |
| 50 | 230 | 220 | 180 | 180 | 12.2 | 12.6 | 12.6 |
| 65 | 290 | 238 | 180 | 200 | 16.1 | 19.0 | 19.0 |
| 80 | 310 | 257 | 200 | 250 | 21.4 | 25.0 | 25.0 |
| 100 | 350 | 340 | 250 | 300 | 33.0 | 35.0 | 35.0 |
| 125 | 400 | 360 | 300 | 350 | 51.0 | 56.0 | 56.0 |
| 150 | 480 | 390 | 300 | 350 | 69.0 | 74.0 | 74.0 |
| 200 | 600 | 530 | 400 | 450 | 105.0 | 144.0 | 160.0 |
| 250 | 730 | 665 | 520 | 520 | 180.0 | 238.0 | 260.0 |
| 300 | 850 | 720 | 520 | 520 | 265.0 | 339.0 | 370.0 |
