ISW管道离心泵卧式管道离心泵 ISW25-125清水离心泵卧式离心泵0.75KW 厂家直销离心泵|目前最新的【供应专区】

品牌 :	希伦	型号 :	ISW25-125
材质 :	铸铁	性能 :	自动
扬程 :	32	驱动方式 :	电动
输送介质 :	清水泵	泵轴位置 :	边立式
叶轮结构 :	半开式叶轮	叶轮吸入方式 :	单吸式
流量 :	3.4	叶轮数目 :	1
汽蚀余量 :	2.3	吸入口径 :	25
排出口径 :	25	结构原理 :	喷射泵
级数 :	单级	重量 :	80
电压 :	380	功率 :	3

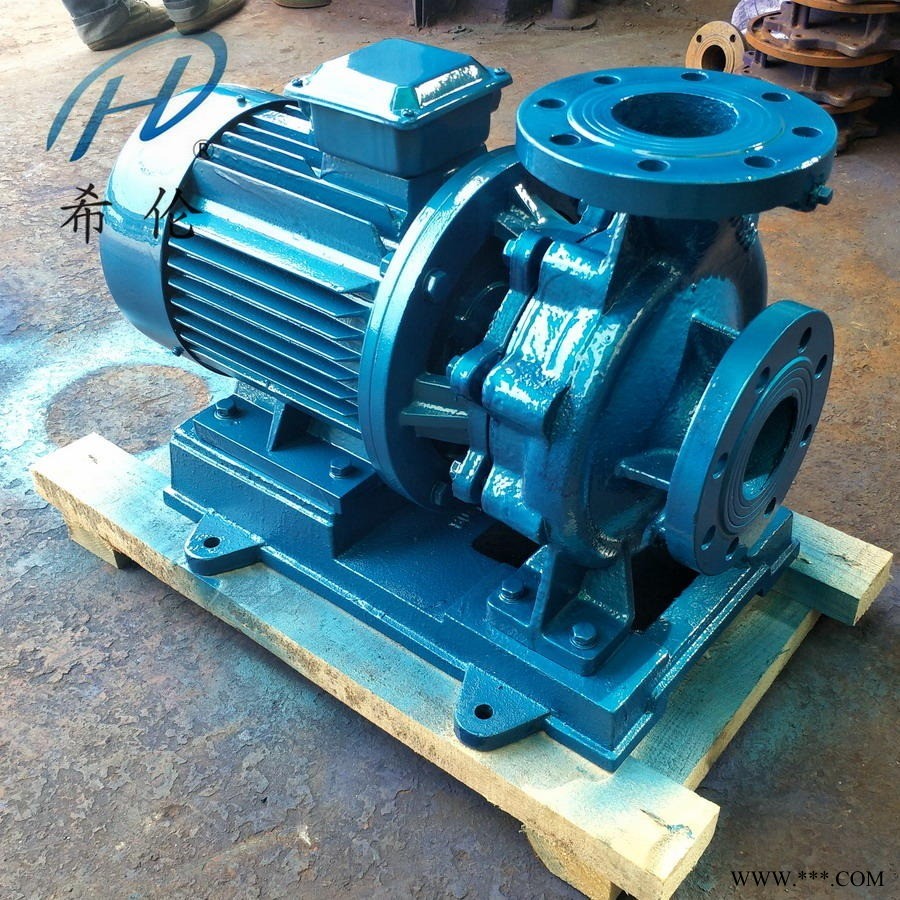

ISW管道离心泵卧式管道离心泵 ISW25-125清水离心泵卧式离心泵0.75KW 厂家直销离心泵

2X旋片式真空泵_02
4应用场地

ISW型卧式管道离心泵产品概述

ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和新的国家管道离心泵标准JB/T53058-93进行设计制造的节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

ISW型卧式管道离心泵型号意义

例如：ISW100-160（I）AB

ISW-卧式离心泵

100-泵进、出口公称直径（mm）

160-叶轮名义直径（mm）

I-流量分类

AB-叶轮经、二次切割

ISW型卧式管道离心泵产品特点

1、运行平稳：泵轴的同心度叶轮优异的动静平衡，保证平稳运行，无振动。

2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。

4、故障率低：结构简单合理，关键部分采用国际品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

ISW型卧式管道离心泵主要用途

1、 ISW型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。

2、 ISWR（WRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：≤120℃、WRG使用温度T：≤240℃。

3、 ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。

4、 ISWB型卧式油泵，供输送汽油、柴油、等石油产品，使用温度T：-20℃-120℃。

ISW型卧式管道离心泵使用条件：

1、吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤ 1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.

注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。

ISW型卧式管道离心泵结构图

	1	吸入室：采用水力模型设计而成。
	2	叶轮：采用水力模型设计而成，节能。
	3	泵体：采用水力模型设计而成。
	4	取压塞：安装压力表及真空表，以监控泵的正常运行。
	5	放气塞：确保泵的正常维护。
	6	机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。
	7	泵盖：
	8	泵轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。
	9	挡水圈：防止因密封漏水而使电机进水。
	10	Y系列电动机：直接与水泵联接传递动力，部分采用上海电机。

单级单吸管道离心泵性能参数

ISG型管道离心泵性能参数表（以下参数只是部分参数更详细参数可以向我们索取）

序号	型号	流量 m3/h	扬程 m	转速 r/min	功率 KW
1	20-160	2.5	32	2900	1.1
2	25-125	4	20	2900	0.75
3	25-160	4	32	2900	1.5
4	25-160A	3.7	28	2900	1.1
5	32-100(I)	6.3	20	2900	1.1
6	32-125	5	20	2900	0.75
7	32-125(I)	6.3	20	2900	1.1
8	32-160	4.5	32	2900	1.5
9	32-160A	4	25	2900	1.1
10	32-160(I)	6.3	32	2900	2.2
11	32-200	4.5	50	2900	3
12	32-200A	4	40	2900	2.2
13	32-200(I)	6.3	50	2900	4
14	40-125	6.3	20	2900	1.1
15	40-125A	5.6	16	2900	0.75
16	40-160	6.3	32	2900	2.2
17	40-160A	5.9	28	2900	1.5
18	40-160B	5.2	24	2900	1.1
19	40-200	6.3	50	2900	4
20	40-200A	5.9	44	2900	3
21	40-200B	5.5	38	2900	2.2
22	40-250	6.3	80	2900	7.5
23	40-250A	5.9	70	2900	5.5
24	40-250B	5.5	60	2900	4
25	40-100(I)	12.5	12.5	2900	1.1
26	40-125(I)	12.5	25	2900	1.5
27	40-125(I)A	10.5	16	2900	1.1
28	40-160(I)	12.5	32	2900	3
29	40-160(I)A	11.7	28	2900	2.2
30	40-160(I)B	10.5	22.5	2900	1.5
31	40-200(I)	12.5	50	2900	5.5
32	40-200(I)A	11.7	44.5	2900	4
33	40-200(I)B	10.5	35	2900	3
34	40-250(I)	12.5	80	2900	11
35	40-250(I)A	11.7	70	2900	7.5
36	40-250(I)B	10.5	60	2900	5.5
37	50-100	12.5	12.5	2900	1.1
38	50-125	12.5	20	2900	1.5
39	50-125A	11.2	17.2	2900	1.1
40	50-160	12.5	32	2900	3
41	50-160A	11.7	28	2900	2.2
42	50-160B	10.5	22.5	2900	1.5
43	50-200	12.5	50	2900	5.5
44	50-200A	11.7	44.5	2900	4
45	50-200B	10.5	35	2900	3
46	I50-250	12.5	80	2900	11
47	50-250A	11.7	70	2900	7.5
48	50-250B	10.5	60	2900	5.5
49	50-100(I)	25	12.5	2900	1.5
50	50-100(I)A	22.4	10	2900	1.1
51	50-125(I)	25	20	2900	3
52	50-125(I)A	22.4	16	2900	2.2
53	50-160(I)	25	32	2900	4
54	50-160(I)A	23.4	28	2900	3
55	50-160(I)B	21.6	24	2900	3
56	50-200(I)	25	50	2900	7.5
57	50-200(I)A	23.4	44	2900	7.5
58	50-200(I)B	21.6	37	2900	5.5
59	50-250(I)	25	80	2900	15
60	50-250(I)A	23.4	70	2900	11
61	50-251(I)B	21.6	60	2900	11
62	50-315(I)	25	125	2900	30
63	50-315(I)A	23.4	110	2900	22
64	50-315(I)B	23.6	93	2900	18.5
65	65-100	25	12.5	2900	1.5
66	65-100A	22.4	10	2900	1.1
67	65-125	25	20	2900	3
68	65-125A	22.4	16	2900	2.2
69	65-160	25	32	2900	4
70	65-160A	23.4	28	2900	3
71	65-160B	21.6	24	2900	2.2
72	65-200	25	50	2900	7.5
73	65-200A	23.4	44	2900	5.5
74	65-200B	21.6	37	2900	4
75	65-250	25	80	2900	15
76	65-250A	23.4	70	2900	11
77	65-250B	21.6	60	2900	11
78	65-315	25	125	2900	30
79	65-315A	23.4	110	2900	22
80	65-315B	21.6	93	2900	18.5
81	65-100(I)	50	12.5	2900	3
82	65-100(I)A	44.8	10	2900	2.2
83	65-125(I)	50	20	2900	5.5
84	65-125(I)A	44.8	16	2900	4
85	65-160(I)	50	32	2900	7.5
86	65-160(I)A	46.8	28	2900	5.5
87	65-160(I)B	43.2	24	2900	4
88	65-200(I)	50	50	2900	15
89	65-200(I)A	46.8	44	2900	11
90	65-200(I)B	43	37	2900	7.5
91	65-250(I)	50	80	2900	22
92	65-250(I)A	46.8	70	2900	18.5
93	65-250(I)B	43	60	2900	15
94	65-315(I)	50	125	2900	37
95	65-315(I)A	45.8	110	2900	30
96	65-315(I)B	43	93	2900	30
97	80-100	50	12.5	2900	3
98	80-100A	44.8	10	2900	2.2
99	80-125	50	20	2900	5.5
100	80-125A	44.8	16	2900	4
101	80-160	50	32	2900	7.5
102	80-160A	46.8	28	2900	5.5
103	80-160B	43.2	24	2900	4
104	80-200	50	50	2900	15
105	80-200A	46.8	44	2900	11
106	80-200B	43	37	2900	7.5
107	80-250	50	80	2900	22
108	80-250A	46.8	70	2900	18.5
109	80-250B	43	60	2900	15
110	80-315	50	125	2900	37
111	80-315A	45.8	110	2900	30
112	80-315B	43	93	2900	30
113	80-315C	41	85	2900	22
114	80-350	50	150	2900	55
115	80-350A	44	142	2900	45
116	80-350B	40	135	2900	37
117	80-100(I)	100	12.5	2900	5.5
118	80-100(I)A	89	10	2900	4
119	80-125(I)	100	20	2900	11
120	80-125(I)A	89	16	2900	7.5
121	80-160(I)	100	32	2900	15
122	80-160(I)A	93.5	28	2900	11
123	80-160(I)B	86.4	24	2900	7.5
124	80-200(I)	100	50	2900	22
125	80-200(I)A	93.5	44	2900	18.5
126	80-200(I)B	86.4	37	2900	15
127	80-250(I)	100	80	2900	37
128	80-250(I)A	93.5	70	2900	30
129	80-250(I)B	86.4	60	2900	22
130	80-315(I)	100	125	2900	75
131	80-315(I)A	93.5	110	2900	55
132	80-315(I)B	86.4	93	2900	45
133	80-315(I)C	80	85	2900	37
134	100-100	100	12.5	2900	5.5
135	100-100A	89	10	2900	4
136	100-125	100	20	2900	11
137	100-125A	89	16	2900	7.5
138	100-160	100	32	2900	15
139	100-160A	93.5	28	2900	11
140	100-160B	86.4	24	2900	7.5
141	100-200	100	50	2900	22
142	100-200A	93.5	44	2900	18.5
143	100-200B	86.4	37	2900	15
144	100-250	100	80	2900	37
145	100-250A	93.5	70	2900	30
146	100-250B	86.4	60	2900	22
147	100-315	100	125	2900	75
148	100-315A	93.5	110	2900	55
149	100-315B	86.4	93	2900	45
150	100-350	100	150	2900	90
151	100-350A	88	142	2900	75
152	100-350B	80	135	2900	55
153	100-100(I)	160	12.5	2900	11
154	100-125(I)	160	20	2900	15
155	100-125(I)A	143	16	2900	11
156	100-160(I)	160	32	2900	22
157	100-160(I)A	150	28	2900	18.5
158	100-200(I)	160	50	2900	37
159	100-200(I)A	150	44	2900	30
160	100-200(I)B	138	37	2900	22
161	100-250(I)	160	80	2900	55
162	100-250(I)A	150	70	2900	45
163	100-250(I)B	138	60	2900	37
164	125-100	160	12.5	2900	11
165	125-100A	143	10	2900	7.5
166	125-125	160	20	2900	15
167	125-125A	143	16	2900	11
168	125-160	160	32	2900	22
169	125-160A	150	28	2900	18.5
170	125-160B	138	24	2900	15
171	125-200	160	50	2900	37
172	125-200A	150	44	2900	30
173	125-200B	138	37	2900	22
174	125-250	160	80	2900	55
175	125-250A	150	70	2900	45
176	125-250B	138	60	2900	37
177	125-315	160	125	2900	90
178	125-315A	150	110	2900	75
179	125-315B	143	100	2900	75
180	125-315C	134	88	2900	55
181	150-125	160	24	2900	11
182	150-125A	150	16	2900	7.5
183	150-160	160	32	2900	22
184	150-160A	150	28	2900	18.5
185	150-160B	140	24	2900	15
186	150-200	160	50	2900	37
187	150-200A	150	44	2900	30
188	150-200B	140	38	2900	22
189	150-250	200	80	2900	75
190	150-250A	187	70	2900	55
191	150-250B	172	60	2900	45
192	150-315	200	125	2900	110
193	150-315A	187	110	2900	90
194	150-315B	172	93	2900	75
195	150-350	160	150	2900	110
196	150-350A	150	142	2900	90
197	150-350B	140	135	2900	75
198	100-125	50	5	1450	1.5
199	100-160	50	8	1450	2.2
200	100-160A	46	6	1450	1.5
201	100-200	50	12.5	1450	4
202	100-200A	44.7	10	1450	3
203	100-250	50	20	1450	5.5
204	100-250A	46	17	1450	4
205	100-250B	40.5	13	1450	3
206	100-315	50	32	1450	11
207	100-315A	46	27.9	1450	7.5
208	100-315B	40.5	21	1450	5.5
209	100-125(I)	80	5	1450	2.2
210	100-160(I)	80	8	1450	4
211	100-160(I)A	72	6.5	1450	3
212	100-200(I)	80	12.5	1450	5.5
213	100-200(I)A	72	10	1450	4
214	100-250(I)	80	20	1450	11
215	100-250(I)A	75	17.5	1450	7.5
216	100-250(I)B	69	15	1450	5.5
217	100-315(I)	80	32	1450	15
218	100-315(I)A	75	27.5	1450	11
219	100-315(I)B	70	24	1450	11
220	100-400(I)	80	50	1450	22
221	100-400(I)A	75	44	1450	18.5
222	100-400(I)B	70	38	1450	15
223	125-125	100	5	1450	2.2
224	125-160	100	8	1450	4
225	125-160A	87	6	1450	3
226	125-200	100	12.5	1450	7.5
227	125-200A	89	10	1450	5.5
228	125-250	100	20	1450	11
229	125-250A	93.5	17.5	1450	7.5
230	125-250B	87	15	1450	5.5
231	125-315	100	32	1450	15
232	125-315A	91	27	1450	11
233	125-315B	87	24	1450	11
234	125-400	100	50	1450	30
235	125-400A	94	44	1450	22
236	125-400B	87	37.5	1450	18.5
237	125-200(I)	160	12.5	1450	11
238	125-200(I)A	143	10	1450	7.5
239	125-250(I)	160	20	1450	15
240	125-250(I)A	147	17	1450	11
241	125-250(I)B	134	14	1450	7.5
242	125-315(I)	160	32	1450	22
243	125-315(I)A	150	28	1450	18.5
244	125-315(I)B	138	24	1450	15
245	125-400(I)	160	50	1450	37
246	125-400(I)A	150	44	1450	30
247	125-400(I)B	138	38	1450	30
248	150-200	200	12.5	1450	11
249	150-200A	176	10	1450	7.5
250	150-250	200	20	1450	15
251	150-250A	184	17	1450	11
252	150-250B	167	14	1450	7.5
253	150-315	200	32	1450	22
254	150-315A	187	28	1450	18.5
255	150-315B	173	24	1450	15
256	150-400	200	50	1450	37
257	150-400A	187	44	1450	30
258	150-400B	174	38	1450	30
259	150-200(I)	200	12.5	1450	15
260	150-200(I)A	179	10	1450	11
261	150-250(I)	200	20	1450	18.5
262	150-250(I)A	187	17.5	1450	15
263	150-250(I)B	173	14	1450	11
264	150-315(I)	200	32	1450	30
265	150-315(I)A	187	28	1450	22
266	150-315(I)B	173	24	1450	18.5
267	150-400(I)	200	50	1450	45
268	150-400(I)A	187	44	1450	37
269	150-400(I)B	173	37.5	1450	30
270	200-200	200	12.5	1450	15
271	200-200A	179	10	1450	11
272	200-250	200	20	1450	18.5
273	200-250A	187	17.5	1450	15
274	200-250B	173	14	1450	11
275	200-315	200	32	1450	30
276	200-315A	187	28	1450	22
277	200-315B	173	24	1450	18.5
278	200-400	200	50	1450	45
279	200-400A	187	44	1450	37
280	200-400B	173	37.5	1450	30
281	200-200(I)	400	12.5	1450	22
282	200-200(I)A	358	10	1450	18.5
283	200-250(I)	400	20	1450	30
284	200-250(I)A	358	16	1450	22
285	200-250(I)B	322	13	1450	18.5
286	200-315(I)	400	32	1450	55
287	200-315(I)A	374	28	1450	45
288	200-315(I)B	346	24	1450	37
289	200-400(I)	400	50	1450	90
290	200-400(I)A	374	44	1450	75
291	200-400(I)B	347	38	1450	55
292	200-400(I)C	320	32	1450	45
293	250-250	550	20	1450	45
294	250-250A	490	16	1450	37
295	250-315	550	32	1450	75
296	250-315A	515	28	1450	55
297	250-315B	476	24	1450	45
298	250-400	550	50	1450	110
299	250-400A	515	44	1450	90
300	250-400B	476	37.5	1450	75
301	300-235I	1080	40	1450	160
302	300-235IA	965	32	1450	132
303	300-250	720	20	1450	55
304	300-250A	600	17	1450	45
305	300-315	720	32	1450	90
306	300-315A	650	28	1450	75
307	300-315B	580	24	1450	55
308	300-400	720	50	1450	132
309	300-400A	660	44	1450	110
