| 品牌 : | PARRYTE | 型号 : | 多款供选 |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 16 |
| 公称通径 : | 10 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀杆 |
| 用途 : | 截止 | 适用介质 : | 水 汽 油等 |
| 类型(通道位置) : | 直通式 | 订货号 : | PRT0000722 |
| 货号 : | PRT0000722 | 是否跨境货源 : | 否 |
| 产品别名 : | 不锈钢内螺纹针阀 |

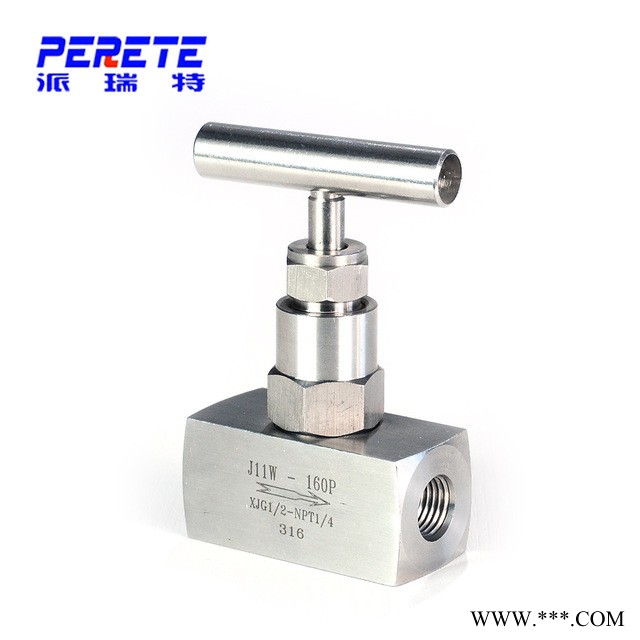

不锈钢内螺纹针阀 J11W-160P内螺纹截止阀
J11W-160P/J13W-64P压力表内螺纹截止阀主要零部件材料
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J11W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四乙氟乙稀、柔性石墨 |
J11W-160、J13W-40 | 优质碳钢 | 优质碳钢 |
J11W-160P/J13W-64P压力表内螺纹截止阀主要性能规范
型号 | 公称压力 | 试验压力(MPa) | 工作压力(MPa) | 工作温度 | 适用介质 | ||
壳体 | 密封(液) | 密封(气) | |||||
J11W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 水、酸、蒸汽、油品等 |
J11W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J11W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J11W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
主要外型及连接尺寸
公称直径DN(mm) | 管螺纹 | 尺寸 | 重量(Kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
不锈钢内螺纹针阀 J11W-160P内螺纹截止阀
材质:不锈钢
流通能力Cv：0.4 — 1.2
驱动方式:手动
工作温度:常温（普通型）、高温型、低温型
工作压力：16.0Mpa，17.0Mpa，32.0Mpa
压力环境:常压（普通型）、高压型、低压型
高压手动针形阀含截止,调压功能, 可替代进口针阀产品。广泛应用于：电站、石油、化工、化肥、 、冶金、轻纺、船舶、核工、航空航天等要求调节精度比较高的场合。
针阀是一种微调阀，其阀塞为针形，主要用作调节气流量。微调阀要求阀口开启逐渐变大，从关闭到开启大能连续细微地调节。针形阀塞即能实现这种功能。针形阀塞一般用经过淬火的钢制长针，而阀座是用锡、铜等软质材料制成。阀针与阀座间的密封是依靠其锥面紧密配合达到的。阀针的锥度有1：50和60锥角两种，锥表面要经过精细研磨。阀杆与阀座间的密封是靠波纹管实现的。
