| 加工定制 : | 是 | 品牌 : | 泰瓯 |
| 型号 : | TP41Y | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 公称通径 : | 25-250 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 形态 : | 隔膜式 | 零部件及配件 : | 阀体 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直通式 |

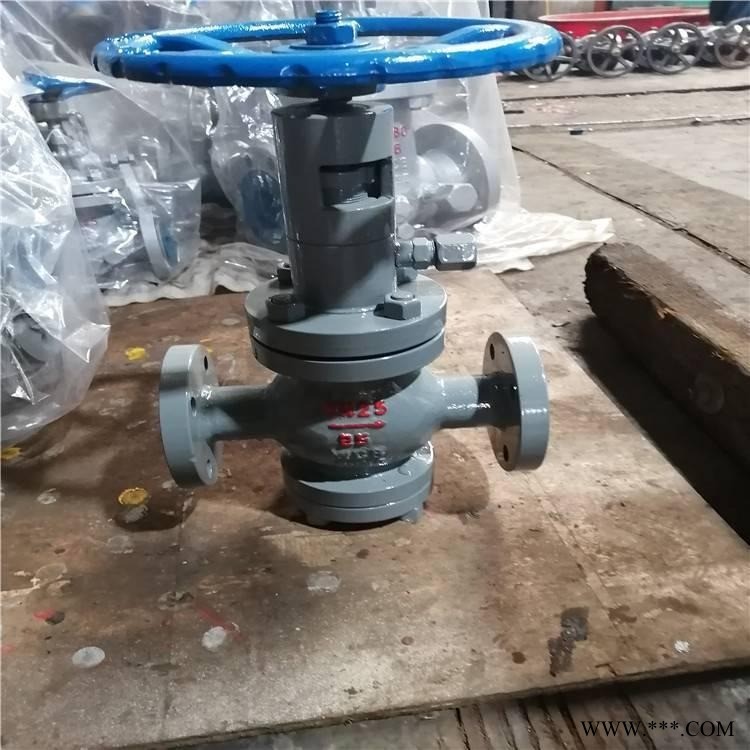

产品名称 | (K)TP41Y阀套式排污阀 |
产品型号 | (K)TP41Y |
公称通径 | DN25-250mm |
压力范围 | 1.6-16MPa |
阀体材质 | 铸钢、不锈钢 |
1、(K)TP41Y阀套式排污阀是一种的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有节流效果，节流效果、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬合金封面可以耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、填料采用带自密封能力的v形填料结构，无需调节，开、关轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
6、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。
7、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物。
8、排污阀阀瓣的外园处高有o形密封圈，在启/闭时具有自清扫功能和密封，排污时具有节流降压功能。
工作原理图和文字说明：
1、常闭状态：阀瓣硬密封付压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成 道密封，双质密封结构保证了阀门的，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门开启、关闭时具有较小的力矩。
2、节流排污状态：阀瓣密封付离开阀座，由于在阀瓣处设有了平衡孔，使阀门开启轻便。阀门开启后，管道中的介质、杂质一同流过阀套、阀座，同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封付不夹带杂质。
3、关闭状态：管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向方向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封付接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封付，加之流速的进一步增大和介质横向力的吹扫，阀门关闭时密封付杂质已清扫干净，保证了阀门排污后的密封性能，从而进一步保证排污后密封性也能达到无泄漏。因此能力并延长了使用寿命。
性能规范：
压力等级 | 常温试验压力mpa | 适用温度℃ | 适用介质 | |||||||
壳体 | 密封 | 上密封 | 气体低压密封 | g型 | d型 d | 普通 | 抗硫型 | 普通 | ||
公称压力 mpa | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | 含h2s和 co2>500mg/m3 的介质 | 石油、天然气、 水等 |
2.5 | 3.8 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
10.0 | 15.0 | 11.0 | 11.0 | 0.6 | ||||||
16.0 | 24.0 | 17.6 | 17.6 | 0.6 | ||||||
制造标准：
设计标准 | gb/t 12235 | |
结构长度 | 法兰连接 | gb/t 12221 |
对焊连接 | gb/t 15188.1 | |
连接法兰 | jb/t79gb/t9113 | |
对焊端 | gb/t 12224 | |
试验和检验 | jb/t9092 | |
