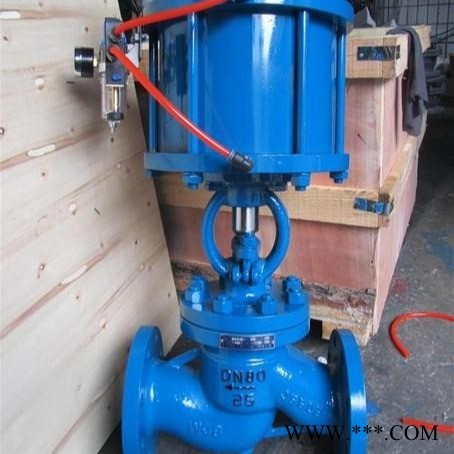

J641H气动法兰截止阀主要用途：
本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
J641H气动法兰截止阀结构特点：
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
J641H气动法兰截止阀性能规范：
设计与制造 | GB/T12235 |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 |
检验与试验 | JB/T9092 |
材 料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 |
合金钢 | Q/ZB66 |
标 志 | GB/T12220 |
供 货 | JB/T7928 |
J641H气动法兰截止阀主要外形尺寸：
公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 |
L | D | D1 | n | D6 | b | f | f1 | Z-φd | D0 | H |
1．6 | 50 | 230 | 160 | 125 | 100 |
| 16 | 3 |
| 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 232 | 690 |
80 | 310 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 232 | 715 |
100 | 350 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 232 | 770 |
125 | 400 | 254 | 210 | 185 |
| 22 | 3 |
| 8-φ18 | 283 | 780 |
150 | 480 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 283 | 810 |
200 | 600 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 283 | 967 |
250 | 622 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 283 | 1143 |
300 | 698 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 283 | 1292 |
2.5 | 50 | 230 | 160 | 125 | 100 |
| 20 | 3 |
| 4-φ18 | 185 | 645 |
65 | 290 | 180 | 145 | 120 |
| 22 | 3 |
| 8-φ18 | 232 | 690 |
80 | 310 | 195 | 160 | 135 |
| 22 | 3 |
| 8-φ18 | 232 | 715 |
100 | 350 | 230 | 190 | 160 |
| 24 | 3 |
| 8-φ23 | 232 | 770 |
125 | 400 | 270 | 220 | 188 |
| 28 | 3 |
| 8-φ25 | 283 | 780 |
150 | 480 | 300 | 250 | 218 |
| 30 | 3 |
| 8-φ25 | 283 | 810 |
200 | 600 | 360 | 310 | 278 |
| 34 | 3 |
| 12-φ25 | 283 | 967 |
250 | 622 | 425 | 370 | 332 |
| 36 | 3 |
| 12-φ30 | 283 | 1143 |
300 | 698 | 485 | 430 | 390 |
| 40 | 4 |
| 16-φ30 | 283 | 1292
|
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径J641H气动法兰截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供J641H气动法兰截止阀法兰，伸缩节及J641H气动法兰截止阀连接螺栓，并根据用户需要提供 J641H气动法兰截止阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
