商品信息

基本参数

品牌：	上海深荣
所在地：	北京
起订：	≥1 个
供货总量：	未填
有效期至：	长期有效

详细说明

品牌 :	上海深荣	型号 :	波纹管截止阀
连接形式 :	法兰	材质 :	碳钢
公称通径 :	DN200	适用介质 :	水
压力环境 :	常压	工作温度 :	常温
标准 :	国标	外形 :	中型
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	执行器	形态 :	角式
类型(通道位置) :	直动式	用途 :	截止
结构形式 :	固定球球阀	作用对象 :	水
加工定制 :	是	密封形式 :	软密封型
特性 :	高频高介陶瓷	功能 :	固定用陶瓷
微观结构 :	多晶	主体材料 :	碳钢
种类 :	浮球式	原理 :	真空过滤
样式 :	立式	适用对象 :	变压器油
滤料类型 :	铜	过滤器类型 :	管式
主体材质 :	不锈钢

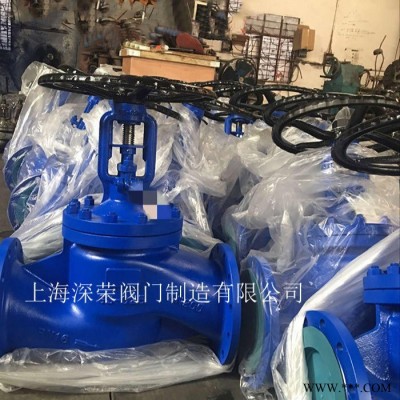

波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

波纹管截止阀产品特点：

1、产品结构合理、密封性能可靠、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、直角式德标波纹管截止阀双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

技术规范

结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

产品性能规范

公称压力(MPa) nominal pressure	壳体试验压力(MPa) shell test	密封试验压力(MPa) sealing test	适用温度(℃) suitable temp	适用介质 suitable madium
1.6	2.4	1.76	-20℃-450℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质

序号NO.	名称part name	材质material
1	阀体body	GS-C25、CF8、CF3
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316

波纹管截止阀外形尺寸各连接尺寸

PN	DN	L	D	D1	D2	B	f	H	N-ф	H
1.6	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	20	3	238	4-18	16
	80	310	200	160	138	20	3	257	4-18	20
	100	350	220	180	158	20	3	340	4-18	25
	125	400	250	210	188	22	3	360	4-18	32
	150	480	285	240	212	22	3	390	8-22	40
	200	600	340	295	268	24	3	530	12-22	50
2.5	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	180	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	4-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
	200	600	360	310	278	30	3	530	12-26	50
4.0	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 波纹管截止阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供波纹管截止阀法兰，伸缩节及波纹管截止阀连接螺栓，并根据用户需要提供波纹管截止阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
