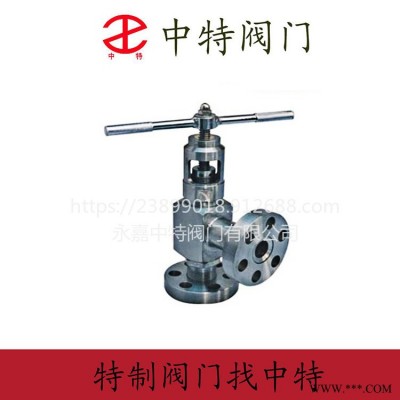

J44H/Y/W-160C/220P250R320-高压角式截止阀（西高型）

产品简介

高压角式截止阀（西高型）的主要启闭件是阀瓣和阀座，阀瓣沿阀座中心线移动，改变阀瓣和阀座之间的距离，既可改变通道截面积，从而控制和截断流量

详细介绍

高压角式截止阀J44H/Y/W-160C/220P250R320L 是利用阀瓣控制启闭的阀门，主要用于介质工作压力较高而口径不大的场合。截止阀的主要启闭件是阀瓣和阀座，阀瓣沿阀座中心线移动，改变阀瓣和阀座之间的距离，既可改变通道截面积，从而控制和截断流量。为防止渗漏，阀瓣与阀座接触面均经研磨配合。截止阀的特点是操作可靠，关闭严密，易于调节或截断流量，开启高度小（一般为喉座直径的1/4）。但结构复杂，价格较贵，流体阻力大，启闭缓慢。

高压角式截止阀（西高型）结构特点:

1、阀瓣没有通孔，介质从阀瓣流入阀门中腔使阀瓣所受介质平衡，启闭力矩小。

2、升降式阀杆结构，开启轻便，密封性好。

3、采用F-4复合橡胶密封圈，密封性好，且耐酸碱腐蚀

高压角式截止阀（西高型）◆ 产品型号： J44H

内容简介

保温截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

2阀门开启

编辑

　　角式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到 ，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

　　液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

 使用方法

角式截止阀的安装与维护　手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。

手轮、手柄及伟动机构，不允许作起吊用。

介质的流向应与阀体所示箭头方向一致。

高温高压截止阀，也叫截门，是使用 广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

　　保温截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。

　　角式截止阀分为三类：直通式、直角式及直流式斜截止阀。

　　液化气截止阀

　　的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

3注意事项

编辑

　　1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

　　2、手轮、手柄及伟动机构，不允许作起吊用。

　　3、介质的流向应与阀体所示箭头方向一致。

4阀门概述

 角式阀门　　截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

　　截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现以后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时，在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减小。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化组”曾规定，截止阀的流向，一律采用自上而下。 截止阀开启时，阀瓣的开启高度，为公称直径的百分之25到百分之35时，流量已达到 ，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

5相关文章

角式迷宫截止阀如何消除注水跑冒滴漏现象

       JM100-20角式迷宫截止阀3年多来在新疆彩南油田已现场应用30套，有效解决了注水井注水总阀截止失效、阀杆密封泄漏、冲蚀严重、开关困难等问题。

       JM100-20角式迷宫截止阀是新疆石油局采油工艺研究院2005年为解决注水井注水总阀密封失效、降低水击现象、减小水流对设备的破坏、延长设备使用寿命而研制的，2006年投入现场应用。

       这种截止阀在阀门开、关过程中对高速、高压水流有较好的节流作用，有效降低了水流流速，大大减轻了对阀门、管线和注水设备的冲击。另外，对阀门的截止球头、密封阀座进行了特殊处理，更好地提高了阀门的耐冲刷、抗腐蚀性能，延长了阀门的使用寿命。

       截止阀改进了阀杆密封填料，有效保证了阀杆密封，减少了开关截止阀的阻力。同时，通过对截止阀手轮的巧妙设计，增加了手轮的开关力矩，开关手轮更为便捷。

       JM100-20角式迷宫截止阀结构简单、安装方便、操作阻力小，降低了劳动强度，并可节约材料费用80%以上。[1]

阀门知识：截止阀的选用原则

 使用原理

 截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

       截止阀的选用原则是：

       1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。

       2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

       3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

       4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。

       5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

       6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

       7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。

       明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：、气动、电动、液动、气液联动、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
