| 品牌 : | 闽嘉阀门 | 型号 : | 撞击式大口径截止阀 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | 100（mm） | 3C阀门类别 : | 工业 |
| 适用介质 : | 蒸汽 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 零部件及配件 : | 配件 |
| 形态 : | 蝶式 | 规格 : | 100 |
截止阀系列产品 ; 铸铁截止阀J41TW 铸钢截止阀J41H、不锈钢截止阀J41W、锻钢截止阀、铬钼钢截止阀、铬钼钒钢截止阀 法兰截止阀 J41H-Y手动截止阀、电动截止阀J941、J961、气动截止阀J641、气动角座阀、正齿轮传动截止阀J441、伞齿传动轮截止阀J541。保温截止阀BJ41、BJ45。高压电站截止阀（J61YJ61Y）（J61Y-P54/170V）、高温截止阀J41Y/J61Y。高压截止阀J41H、J61H、对焊截止阀、对焊高温高压截止阀J61、J65、J64、Y形截止阀J45/J65Y、自密封高压截止阀J6B1Y,J41、J61。波纹管截止阀WJ41、WJ44、WJ61、WJ11、保温波纹管截止阀BWJ41。低温角式截止阀DJ44W 氧气截止阀JY41W。真空截止阀NKJ41H、NKJ44H、NKJ61、水封截止阀DSJ41H、DSJ61H。氨用角式外螺纹截止阀J24B，氨用内螺纹截止阀J11B/F,氨用截止阀J41B、J42B、J61B、J21B、J11B。角式截止阀J44、J64。衬氟截止阀J41F4、J45F4、衬胶截止阀J41J、J45J、塑料截止阀J41F-6S、J11F-6S。液化气截止阀、天燃气截止阀J41N。低温截止阀DJ41W。撞击式截止阀ZJ41H。蒸汽截止阀J41H、WJ41H。黄铜截止阀、

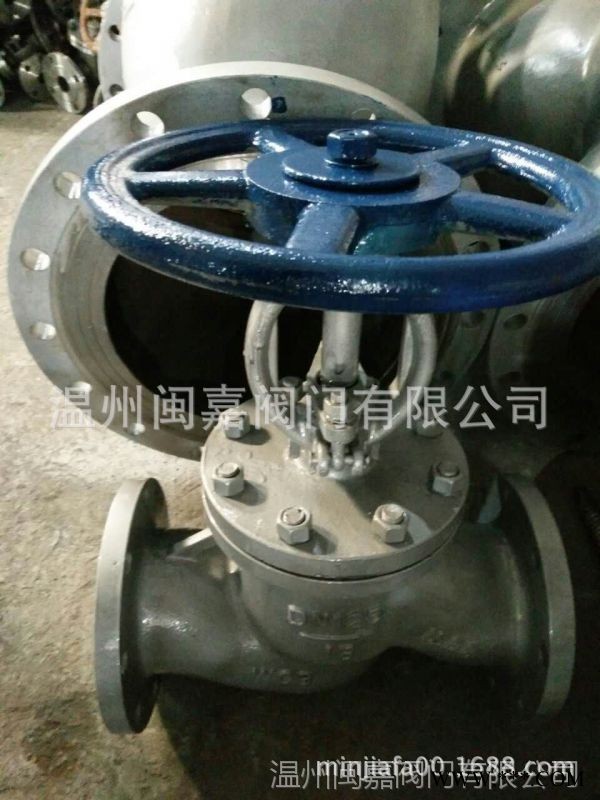

撞击式带轴承大口径截止阀 j41h-16c 截止阀的工作原理
截止阀，也叫截门，是使用 广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。
撞击式带轴承大口径截止阀 j41h-16c 截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
截止阀的分类
1.根据截止阀的通道方向，分为：
1）直通式截止阀
2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
| 撞击式大口径截止阀 设计与制造 Design and Manufacture | 结构长度 Face To Face |
法兰尺寸 Flange Dimension |
压力-温度 Pressure Temperature Lating | 试验-检验 Inspection And Test |
| GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
撞击式带轴承大口径截止阀 j41h-16c 压力试验 Pressure Test
| 公称压力NominalPressure | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 Shell Test | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 Water Seal Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封试验Backseat Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 气密封试验 Air Seal Test | 0.5-0.7 | |||||
主要零件材料及性能 Main Part Materials and Property
| 体、盖、板 Body Cover Disc | 阀杆 Stem |
密封面 Sealing Face | 垫片 Sealing Shim |
填料 Packing |
工作温度℃ Working Temperature | 适用介质Suitable Medium | |
| WCB | 2Cr13 | 13CrSTL木体材料With BodyMaterial尼龙Nylon | 增强柔性石墨Enhanced Flexible Graphite13Cr/柔性石墨1Cr13/Flexible Graphite0 | ||||
一、①撞击式大口径截止阀产品名称 ②撞击式大口径截止阀型号 ③撞击式大口径截止阀规格口径 ④撞击式大口径截止阀公称压力 ⑤撞击式大口径截止阀阀体材质 ⑥撞击式大口径截止阀连接方式 ⑦撞击式大口径截止阀传动方式 ⑧撞击式大口径截止阀工作温度 ⑨撞击式大口径截止阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
