| 品牌 : | 京蝶阀门 | 型号 : | J44H |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 77893256 | 货号 : | 77893256 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 角式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |
概述

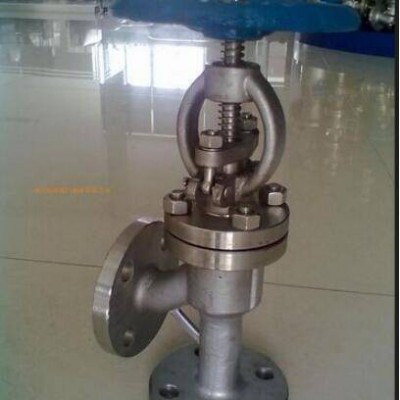

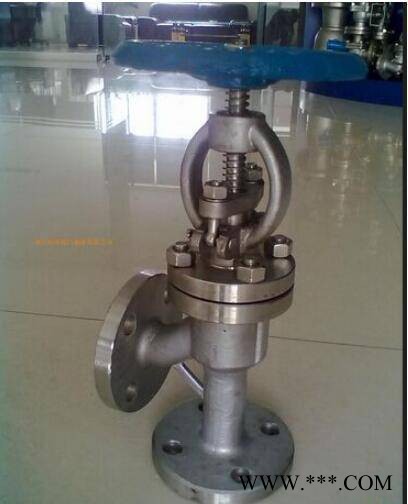

角式截止阀出口为90度直角状，广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。以阀瓣做为角式截止阀的的启闭件，启闭件形状为塞形，密封面呈平面或锥面。
执行标准
设计与制造：SP-67(中线)结构长度: SP-67(窄系列) ANSI B16.10
法兰尺寸：NSI B16.5(NPS≤24) API605(NPS＞24)压力试验:SPI 598
法兰连接截止阀（角式）
设计与制造符合中国国家标准
公称压力PN1.0～2.5(MPa) 公称通径 DN15～300(mm)
基本结构形式：角式（全衬里）基本型号：手动J44F3 J44F46电动J944F3 J944F46
产品性能规范
| 衬里、阀座 | 适用温度（℃） | 适用介质 |
|---|---|---|
| PTFE（F4） | ≤180 | 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
主要零件材料
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手柄 | WCB | WCB | WCB | |||
