| 品牌 : | 京蝶阀门 | 型号 : | J41B |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 9818812 | 货号 : | 9818812 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

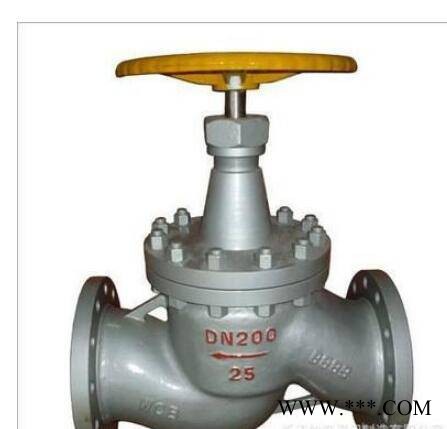

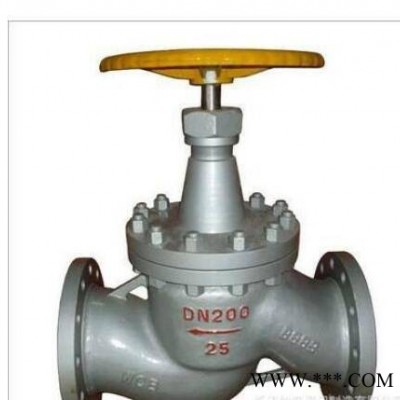

J41B氨用截止阀经常要用到氧气、氮气、 、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。
结构特点
1．J41B氨用截止阀中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长 主要性能规范 适用介质：液、气、氨、氮、氢 适用温度： -10℃-150℃
氨用截止阀 试验压力
公称压力 PN(MPa) |
试验压力 (MPa) |
|
壳体强度试验 |
密封试验 |
|
1.6 |
2.4 |
1.76 |
2.5 |
3.75 |
2.75 |
氨用截止阀 主要零件材料
产品类型 |
零件名称 |
|||||
阀体、阀盖 |
阀杆 |
填料 |
密封面 |
垫片 |
紧固件 |
|
J41B-16/25C |
铸钢 |
碳钢 |
聚四氟乙烯 |
巴氐合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25Q |
球墨铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |
J41B-16/25K |
可锻铸铁 |
碳钢 |
聚四氟乙烯 |
巴氏合金 |
石棉橡胶板 |
优质碳钢 |
氨用截止阀 主要外形尺寸
公称通径 |
主要外形尺寸及连接尺寸(mm) |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
z-d |
H |
DO |
|
J41B-16C J41B-16Q J41B-16K |
|||||||||||
10 |
130 |
90 |
60 |
40 |
35 |
14 |
2 |
4 |
4-14 |
196 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
14 |
2 |
4 |
4-14 |
196 |
120 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
140 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-14 |
204 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
208 |
160 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-18 |
248 |
200 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
248 |
200 |
65 |
290 |
180 |
145 |
125 |
110 |
22 |
3 |
4 |
4-18 |
321 |
240 |
80 |
310 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8-18 |
325 |
240 |
100 |
350 |
215 |
180 |
155 |
150 |
24 |
3 |
4.5 |
8-18 |
371 |
280 |
