| 品牌 : | 京蝶阀门 | 型号 : | BJ41W |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 92411824 | 货号 : | 92411824 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

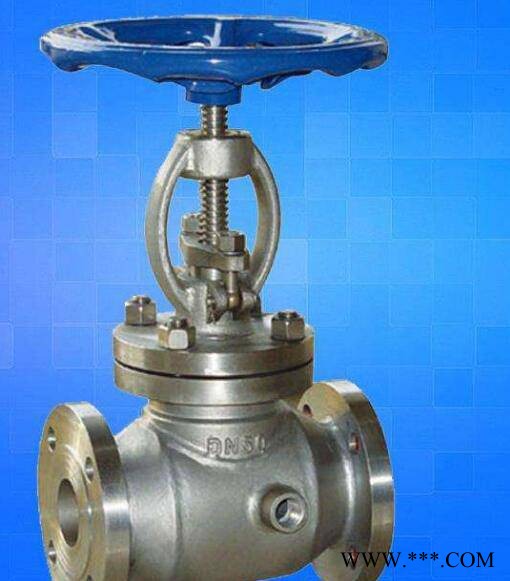

一、BJ41H保温截止阀--用途
BJ41H 保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质
二、BJ41H保温截止阀--执行标准
设计与制造：BS1873 BS5160 GB12233
法兰尺寸：ANSIB16.5 JB/T79 GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10 BS1873 GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755 GB/T13927
三、BJ41H保温截止阀--性能规范
| 型号 | 公称压力PN(MPa) | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
| 壳体 | 密封 | |||||
| BJ41W-16P、R、C | 1.6 | 2.4 | 1.8 | ≤350 | 类 | ≤1.0 |
| BJ41W-25P、R、C | 2.5 | 3.8 | 2.8 | ≤350 | 类 | ≤1.0 |
四、I型主要外形尺寸和连接尺寸(II型法兰大一级)
| 型号 | 公称通径DNmm | 尺寸 | ||||||||
| L | D | D1 | D2 | B-f | Z-Φd | H | Do | 2-G | ||
| W PBJ41 -16R H C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 170 | 3/8 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 190 | 3/8 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 205 | 3/8 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 270 | 1/2 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 310 | 1/2 | |
| 50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 358 | 1/2 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 373 | 1/2 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 435 | 1/2 | |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 500 | 1/2 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 614 | 1/2 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 674 | 1/2 | |
| 200 | 600 | 335 | 295 | 264 | 26-3 | 12-23 | 818 | 818 | 1/2 | |
| 250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 949 | 969 | 1/2 | |
