| 品牌 : | 京蝶阀门 | 型号 : | J11W |
| 连接形式 : | 螺纹 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 99485367 | 货号 : | 99485367 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

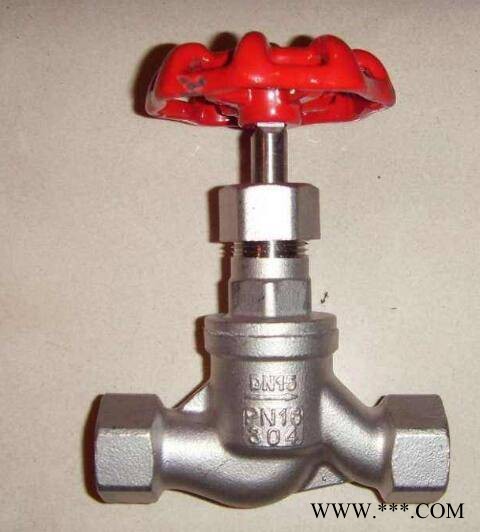

概述
国标内螺纹截止阀适用于水、油、气及 、 等场合。是我厂用硅溶胶精密铸造的不锈钢阀体，引进国外先进加工的工艺，结构合理、造型美观。主要用来接通或截断管路中的介质。一般不用于调节流量。
国标内螺纹截止阀主要用来切断(或接通)管路介质，适用于化工等行业的 、 等场合。采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。
性能规范
| 公称压力 | PN | 1.6 | MPa |
|---|---|---|---|
| 强度试验压力 | PT | 2.4 | |
| 低压气密封试验压力 | 0.6 | ||
| 高压密封试验压力 | 1.6 | ||
| 适用介质 | J11W-16C | J11W-16P | J11W-16R |
| 水、油品、气 | 类 | 类 | |
| 适用温度 | ≤200℃ | ||
主要零件材料
| 零件名称 | J11W-16C | J11W-16P | J11W-16R |
|---|---|---|---|
| 阀体 | WCB | ZG1Cr18Ni9Ti304. CF8 | ZG1Cr18Ni12Mo2Tii316. CF8M |
| 阀盖 | 1Cr18Ni9Ti304 | 1Cr18Ni9Ti304 | 1Cr18NI12Mp2Ti316 |
| 阀杆 | 1Cr18Ni9Ti304 | 1Cr18Ni9Ti304 | 18Ni12Mo2Ti316 |
| 密封圈 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 | ||
主要外型尺寸
| DN | G | L | E | B | H | A | KG |
|---|---|---|---|---|---|---|---|
| 15 | 1/2〞 | 90 | 14 | 32 | 109 | 70 | 0.9 |
| 20 | 3/4〞 | 100 | 16 | 36 | 109 | 70 | 1.1 |
| 25 | 1〞 | 120 | 18 | 46 | 132 | 80 | 1.8 |
| 32 | 11/4〞 | 140 | 20 | 55 | 156 | 90 | 2.5 |
| 40 | 1 〞 | 170 | 22 | 65 | 167 | 100 | 3.7 |
| 50 | 2〞 | 200 | 24 | 80 | 1282 | 120 | 5.5 |
| 65 | 2 〞 | 260 | 26 | 95 | 200 | 140 | 9.3 |
