| 品牌 : | 京蝶阀门 | 型号 : | DSJ61 |
| 连接形式 : | 焊接 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 44822141 | 货号 : | 44822141 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

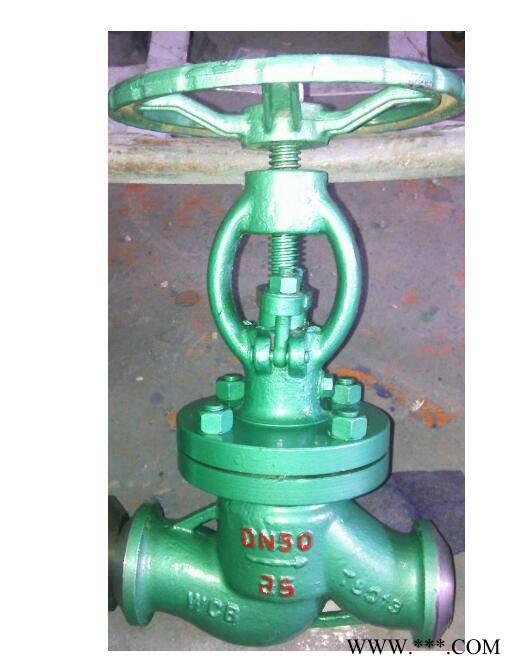

一、水封截止阀 主要用途
水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。
二、水封截止阀 结构特点
1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、氧气截止阀填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。
三、水封截止阀应用范围
设计与制造 |
GB/T12235 | |
|---|---|---|
连接端尺寸 |
结构长度 |
GB/T12221 |
焊端尺寸 |
GB/T12224 |
|
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
ASME A105 |
标 志 |
GB/T12220 |
|
供 货 |
JB/T7928 |
|
四、水封截止阀主要零件材料及主要用途
阀体> |
阀盖> | 阀瓣> | 阀座 | 阀杆> | 填料> | 适用介质> | 适用温度 (≤℃)> |
|---|---|---|---|---|---|---|---|
WCB> |
25+D507MO> |
25+D577 |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
425> |
|
A105 |
2Crl3+ |
2Crl3+ |
2Crl3> |
柔性石墨> |
水、油品、蒸汽> |
450> |
|
