| 品牌 : | 京蝶阀门 | 型号 : | J41W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 11897425 | 货号 : | 11987425 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |
【产品说明】

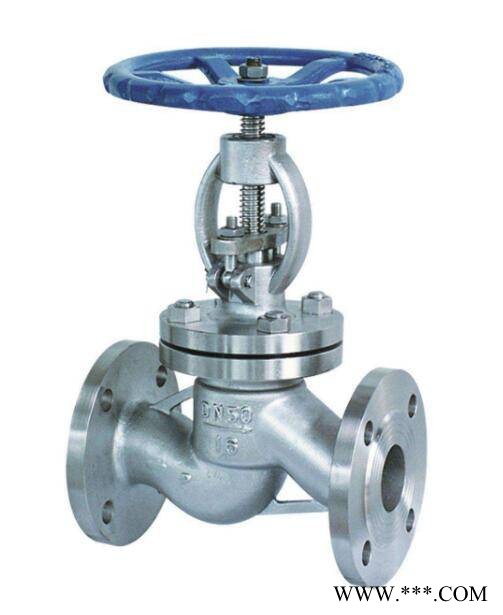

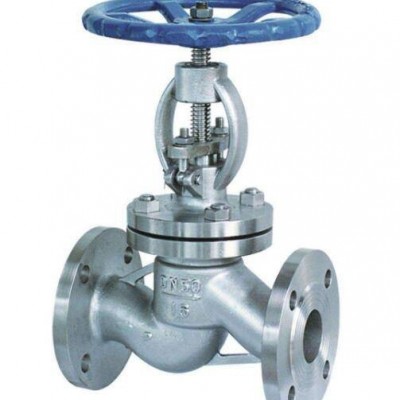

J41W型PN16~PN160不锈钢截止阀：手动、法兰连接、直通式、阀座密封面材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)，公称压力 PN16~PN160，阀体材料为 0Cr18Ni9 系不锈钢(J41W-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41W-16R~160R)、1Cr5Mo 铬钼钢(J41W-16I~160I)的截止阀。
【性能参数】
【零件材料】
【外形及结构尺寸】
| DN | L | D | D1 | D2 | b | z*Фd | H | D0 | 重量(kg) |
| 10 | 130 | 90 | 60 | 40 | 14 | 4*Ф14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4*Ф14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4*Ф14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4*Ф14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4*Ф18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4*Ф18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4*Ф18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4*Ф18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4*Ф18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4*Ф18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4*Ф18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8*Ф23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12*Ф23 | 590 | 360 | 169 |
