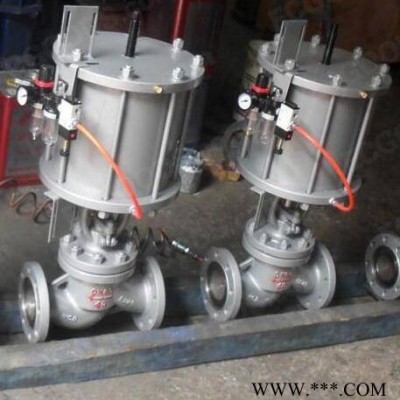

上海良工金盾京蝶阀门J641H气动法兰截止阀DN506580100

产品价格￥888.00元/个

产品品牌京蝶阀门

最小起订≥1 个

供货总量1111110 个

发货期限自买家付款之日起天内发货

浏览次数800

更新日期2023-09-18 17:01

诚信档案

上海京蝶阀门制造有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海京蝶阀门制造有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

上海京蝶阀门制造有限公司

联系人：-(先生)

联系手机：

联系固话：

联系地址：上海市市辖区上海松江区东宝路19号

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	京蝶阀门
所在地：	北京
起订：	≥1 个
供货总量：	1111110 个
有效期至：	长期有效

详细说明

品牌 :	京蝶阀门	型号 :	J641H
连接形式 :	法兰	材质 :	球墨铸铁
公称通径 :	DN50	3C阀门类别 :	工业
订货号 :	91832441	货号 :	91832441
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
外形 :	中型	流动方向 :	单向
驱动方式 :	电子	零部件及配件 :	阀体
形态 :	柱塞式	类型(通道位置) :	二通式
规格 :	DN50	是否跨境货源 :	否

J641H气动法兰截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

J641H气动法兰截止阀应用规范

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

J641H气动法兰截止阀结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

J641H气动法兰截止阀主要零件材质

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	类	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	类、尿素、甲铵液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

J641H气动法兰截止阀主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
