| 品牌 : | 京蝶阀门 | 型号 : | JY41W |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 6182274 | 货号 : | 6182274 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |
【产品用途】

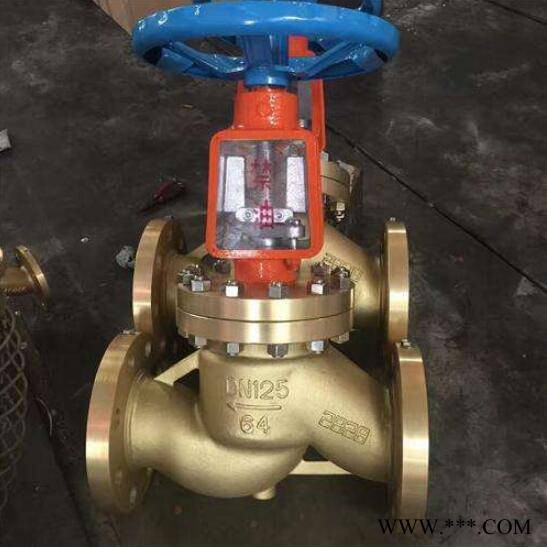

氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素。
【阀门特点】
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，氧气截止阀具有的防燃阻火性能。
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠。
【基本型号】
氧气截止阀常见的基本型号有jy41w-16p、jy41w-16t、jy41y-16p、jy41y-16t、jy41w-25p、jy41w-25t、jy41y-25p、jy41w-40p、jy41w-40t、jy41y-40p等。
【性能参数】
【结构示意图】
【外形和连接尺寸】
| DN | L | D | D1 | D2 | b | n-Фd | H | D0 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Ф14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Ф18 | 316 | 160 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Ф18 | 328 | 180 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Ф18 | 356 | 200 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Ф18 | 389 | 280 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Ф18 | 400 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Ф18 | 460 | 320 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Ф18 | 528 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Ф23 | 668 | 450 |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Ф23 | 795 | 500 |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Ф25 | 910 | 560 |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Ф25 | 1200 | 640 |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Ф25 | 1200 | 720 |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Ф30 | 1560 | 800 |
