| 品牌 : | 京蝶阀门 | 型号 : | KJ41H |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 84932511 | 货号 : | 84932511 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

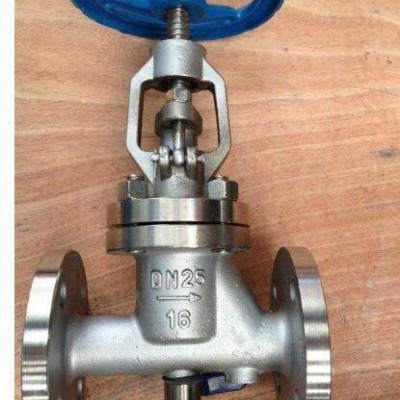

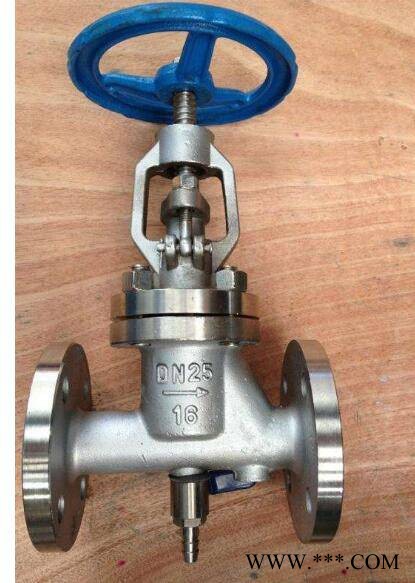

YJ41H抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种 发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。
产品特点
1. 具有较强的杀菌、清毒功能，防止产品染菌。
2. 密封垫采用耐高温聚四氟乙烯复合材料制成。（温度可达 ≤120℃）
3. 密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。
4. 流线型的流道，使得压力损失小。
5. 密封垫可更换，拆卸更方便，维护费用低。
抗生素截止阀 设计和制造标准
设计与制造：GB/T12235
法兰尺寸：JB/T79.1
结构长度：GB/T12221
检验与试验：JB/T9092
抗生素截止阀 主要性能规范
公称压力 |
1.6 MPa |
|
试验压力 |
强度试验 |
2.4 MPa |
密封试验 |
1.76 MPa |
|
上密封试验 |
1.76 MPa |
|
气密封试验 |
0.6 MPa |
|
工作温度 |
120 ℃ |
|
适用介质 |
水、蒸汽、食品等 |
|
抗生素截止阀 主要外形尺寸
公称压力 PN(MPa) |
公称通径 DN（mm） |
尺寸（mm） |
|||||||||
L |
D |
K |
d |
Y |
C |
f |
n-φ |
H |
D0 |
||
1.6 |
10 |
130 |
90 |
60 |
40 |
- |
14 |
2 |
4-14 |
163 |
100 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
2 |
4-14 |
163 |
100 |
|
20 |
150 |
105 |
75 |
55 |
- |
14 |
2 |
4-14 |
165 |
100 |
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
2 |
4-14 |
198 |
125 |
|
32 |
180 |
135 |
100 |
78 |
- |
16 |
2 |
4-18 |
225 |
160 |
|
40 |
200 |
145 |
110 |
85 |
- |
16 |
3 |
4-18 |
330 |
200 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
350 |
240 |
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
3 |
4-18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
3 |
8-18 |
405 |
280 |
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
8-18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
8-18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
8-23 |
510 |
400 |
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
14-23 |
710 |
400 |
|
