| 品牌 : | HUGONG/沪工 | 型号 : | J41F46 |
| 连接形式 : | 法兰 | 材质 : | 球墨铸铁 |
| 公称通径 : | DN50 | 3C阀门类别 : | 工业 |
| 订货号 : | 19811824 | 货号 : | 19811824 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |
【阀门介绍】

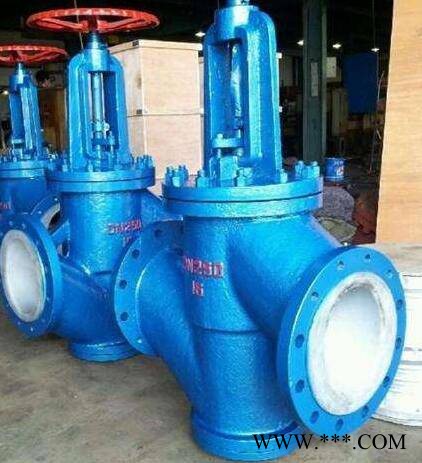

J41F46衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
【基本结构】
1、氟塑料衬里J41F46型直通式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。
【阀门型号】
【性能参数】
公称通径：DN15～350mm；
公称压力：PN1.0～2.5Mpa；
连接形式：法兰连接；
驱动装置：手动，蜗轮传动，电动，气动；
适用介质： ，氢氟酸， ，氯气，强碱，王水等任意具有强腐蚀性的介质；
设计标准：遵循GB/T12233，GB/T12235，ANSIB16.34；
结构长度标准：遵循GB/T1221，HG/T 3704，ASME B16.10；
压力试验标准：遵循GB/T13927，API598；
【外形尺寸】
| DN | NPS | L | L1 | L2 | D | D1 | D2 | f | b | z-Фd |
| 15 | 1/2 | 130 | 130 | 90 | 95 | 65 | 45 | 3 | 16 | 4-Ф14 |
| 20 | 3/4 | 150 | 150 | 95 | 105 | 75 | 55 | 3 | 18 | 4-Ф14 |
| 25 | 1 | 160 | 160 | 100 | 115 | 85 | 65 | 3 | 18 | 4-Ф14 |
| 32 | 1 1/4 | 180 | 180 | 105 | 140 | 100 | 75 | 3 | 18 | 4-Ф18 |
| 40 | 1 1/2 | 200 | 200 | 115 | 150 | 110 | 85 | 3 | 18 | 4-Ф18 |
| 50 | 2 | 230 | 230 | 125 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 |
| 65 | 2 1/2 | 290 | 290 | 145 | 185 | 145 | 120 | 3 | 18 | 8-Ф18 |
| 80 | 3 | 310 | 310 | 155 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 |
| 100 | 4 | 350 | 350 | 175 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 |
| 125 | 5 | 400 | 400 | 200 | 250 | 210 | 185 | 4 | 22 | 8-Ф18 |
| 150 | 6 | 480 | 480 | 225 | 285 | 240 | 210 | 4 | 22 | 8-Ф22 |
| 200 | 8 | 600 | 600 | 275 | 340 | 295 | 265 | 4 | 24 | 8-Ф22 |
| 250 | 10 | 622 | 622 | 325 | 395 | 350 | 320 | 4 | 26 | 12-Ф22 |
